Santa Marcelina 2015 (2º semestre) — questão 58 de Física
Enunciado em texto

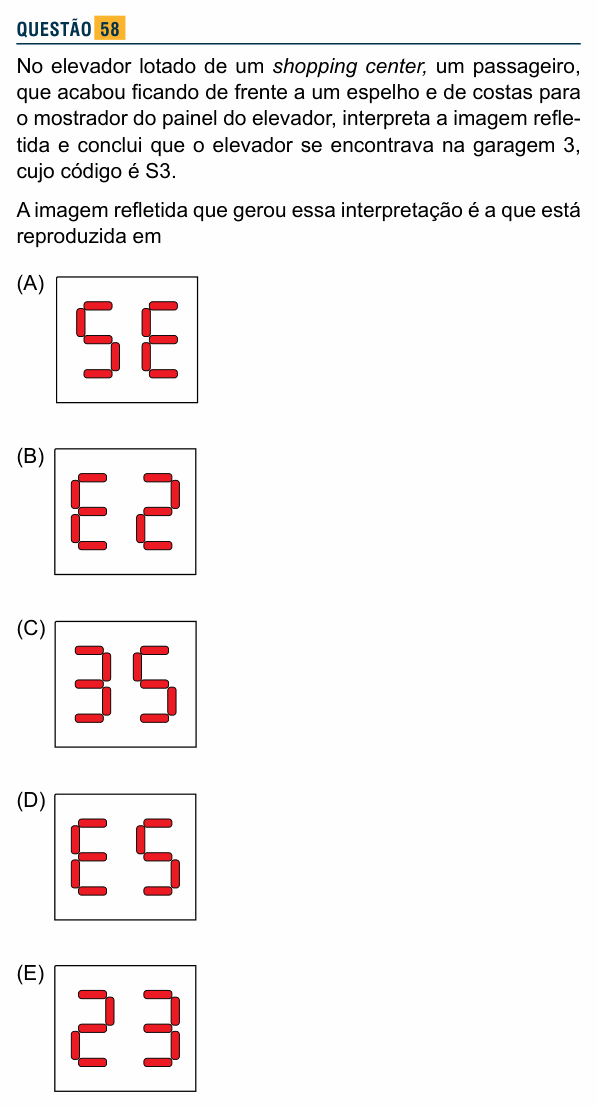

No elevador lotado de um shopping center, um passageiro, que acabou ficando de frente a um espelho e de costas para o mostrador do painel do elevador, interpreta a imagem refletida e conclui que o elevador se encontrava na garagem 3, cujo código é S3.
A imagem refletida que gerou essa interpretação é a que está reproduzida em
[Cada alternativa mostra um mostrador digital de sete segmentos (vermelhos) com dois caracteres lado a lado.]
(A) [À esquerda, um “S” (igual a um 5: traço de cima, vertical de cima à esquerda, traço do meio, vertical de baixo à direita, traço de baixo); à direita, um 3 espelhado, parecido com um E (traços de cima, do meio e de baixo ligados por verticais à esquerda).]
(B) [À esquerda, um 3 espelhado, parecido com um E (traços de cima, do meio e de baixo ligados por verticais à esquerda); à direita, um “2” (traço de cima, vertical de cima à direita, traço do meio, vertical de baixo à esquerda, traço de baixo).]
(C) [À esquerda, um “3” normal; à direita, um “S” (igual a um 5).]
(D) [À esquerda, um 3 espelhado, parecido com um E; à direita, um “S” (igual a um 5).]
(E) [À esquerda, um “2”; à direita, um “3” normal.]
(Enunciado e figura: Vestibular Santa Marcelina 2015 (2º semestre) — FASM/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade Santa Marcelina (FASM) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: como “S3”, num mostrador de sete segmentos, aparece num espelho plano.
Passo 1 — o que o espelho plano faz. O espelho plano à frente de quem olha troca esquerda e direita, sem trocar em cima e embaixo. Isso tem dois efeitos: a ordem dos caracteres se inverte e cada caractere aparece espelhado.
Passo 2 — a ordem. O “S” estava à esquerda e o “3” à direita. Na imagem, o 3 (espelhado) fica à esquerda e o S (espelhado) à direita.
Passo 3 — cada caractere espelhado.
• O “3” tem as verticais à direita; espelhado, elas passam para a esquerda: fica parecido com a letra E.
• O “S” tem a vertical de cima à esquerda e a de baixo à direita; espelhado, fica com a de cima à direita e a de baixo à esquerda: vira um 2.
A imagem é “E2” (um 3 espelhado seguido de um 2), ou seja, a alternativa (B).
Por que não as outras: (A) espelha só o 3 e não troca a ordem. (C) troca a ordem, mas não espelha os caracteres. (D) troca a ordem e espelha o 3, mas esquece de espelhar o S. (E) espelha o S, mas mantém o 3 normal.
⚠️ A armadilha: lembrar só de inverter a ordem (alternativa C) ou só de espelhar os caracteres. O espelho faz as duas coisas, como na palavra AMBULÂNCIA escrita ao contrário nas viaturas para ser lida pelo retrovisor.
A ideia em uma frase: o espelho plano troca esquerda e direita: inverte a ordem dos símbolos e espelha cada um deles.
Resposta: alternativa B.
