PUC-RS 2012 — questão 9 de Física

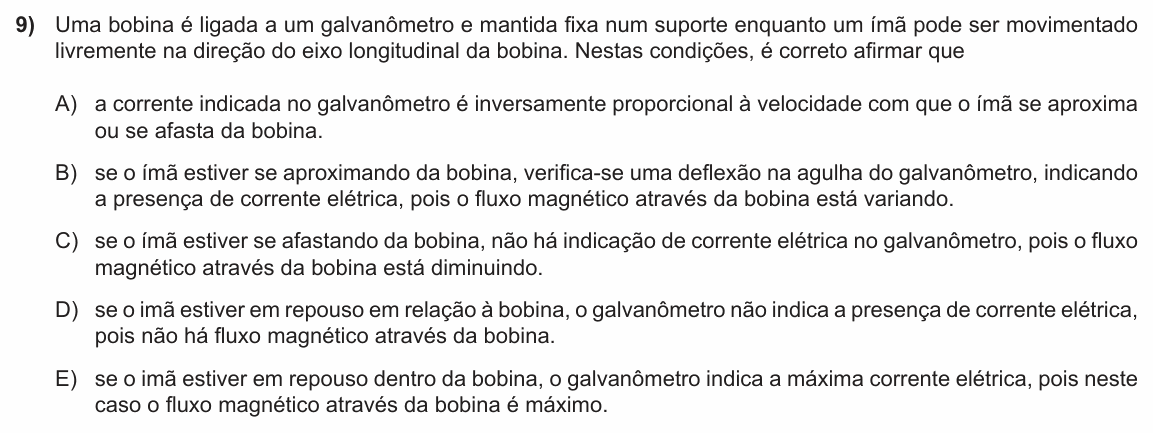

Enunciado em texto
Uma bobina é ligada a um galvanômetro e mantida fixa num suporte enquanto um ímã pode ser movimentado livremente na direção do eixo longitudinal da bobina. Nestas condições, é correto afirmar que
(A) a corrente indicada no galvanômetro é inversamente proporcional à velocidade com que o ímã se aproxima ou se afasta da bobina.
(B) se o ímã estiver se aproximando da bobina, verifica-se uma deflexão na agulha do galvanômetro, indicando a presença de corrente elétrica, pois o fluxo magnético através da bobina está variando.
(C) se o ímã estiver se afastando da bobina, não há indicação de corrente elétrica no galvanômetro, pois o fluxo magnético através da bobina está diminuindo.
(D) se o imã estiver em repouso em relação à bobina, o galvanômetro não indica a presença de corrente elétrica, pois não há fluxo magnético através da bobina.
(E) se o imã estiver em repouso dentro da bobina, o galvanômetro indica a máxima corrente elétrica, pois neste caso o fluxo magnético através da bobina é máximo.
(Enunciado: Concurso Vestibular PUC-RS 2012 (Verão) — PUCRS.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica do Rio Grande do Sul (PUCRS).
Resolução comentada
O que a questão pede: a afirmação correta sobre a corrente induzida na bobina pelo movimento do ímã.
A lei de Faraday: a f.e.m. induzida depende da rapidez com que o fluxo varia, não do valor do fluxo:
Julgando:
• (A) falsa: quanto mais rápido o ímã se move, mais depressa o fluxo muda e maior a corrente. É o contrário de “inversamente proporcional”.
• (B) verdadeira: aproximando o ímã, o fluxo aumenta; fluxo variando → corrente induzida → a agulha se move.
• (C) falsa: fluxo diminuindo também é fluxo variando; há corrente, só que no sentido oposto ao da aproximação.
• (D) falsa na justificativa: com o ímã parado não há corrente, sim, mas porque o fluxo não varia, não porque ele não existe. As linhas do ímã continuam atravessando a bobina.
• (E) falsa: com o ímã parado dentro da bobina o fluxo é grande, mas constante; a corrente é zero.
⚠️ A armadilha: a (D), que acerta o fato e erra o motivo. Há fluxo; o que não há é variação de fluxo.
A ideia em uma frase: corrente induzida depende de o fluxo mudar, e não de ele ser grande ou pequeno.
Resposta: alternativa B.
