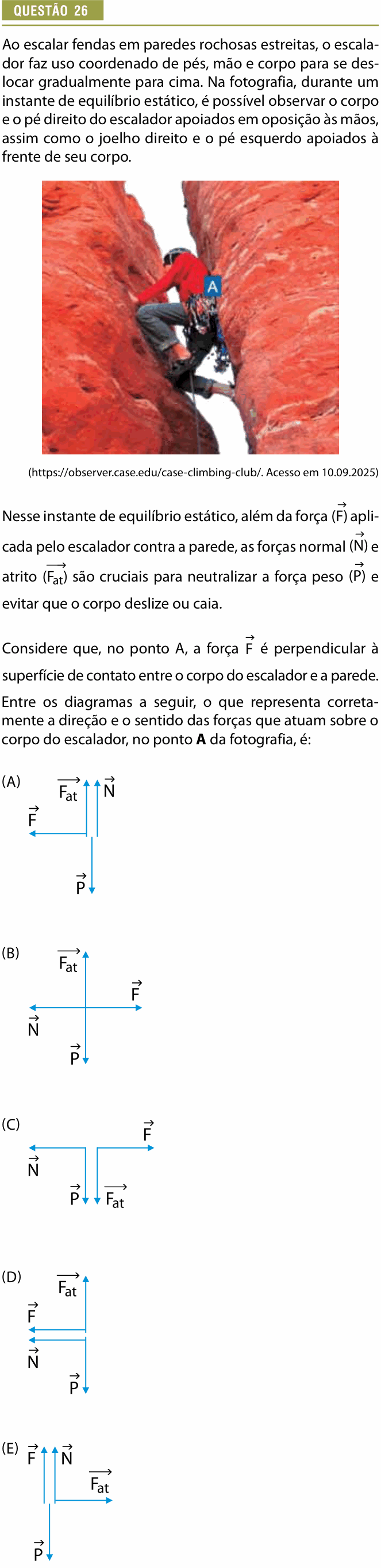

Provão Paulista 2025 (1ª série, 2ª aplicação) — questão 26 de Física

Enunciado em texto

Ao escalar fendas em paredes rochosas estreitas, o escalador faz uso coordenado de pés, mão e corpo para se deslocar gradualmente para cima. Na fotografia, durante um instante de equilíbrio estático, é possível observar o corpo e o pé direito do escalador apoiados em oposição às mãos, assim como o joelho direito e o pé esquerdo apoiados à frente de seu corpo.

[Fotografia: um escalador de capacete e blusa vermelha dentro de uma fenda estreita entre duas paredes de rocha avermelhada, quase verticais. As mãos estão apoiadas na parede da esquerda; o corpo encosta na parede da direita, e nesse contato está marcado o ponto A.]

(https://observer.case.edu/case-climbing-club/. Acesso em 10.09.2025)

Nesse instante de equilíbrio estático, além da força ($\vec{F}$) aplicada pelo escalador contra a parede, as forças normal ($\vec{N}$) e atrito ($\overrightarrow{F_{\text{at}}}$) são cruciais para neutralizar a força peso ($\vec{P}$) e evitar que o corpo deslize ou caia.

Considere que, no ponto A, a força $\vec{F}$ é perpendicular à superfície de contato entre o corpo do escalador e a parede.

Entre os diagramas a seguir, o que representa corretamente a direção e o sentido das forças que atuam sobre o corpo do escalador, no ponto A da fotografia, é:

(A) [Diagrama: $\vec{F}$ horizontal, para a esquerda; $\overrightarrow{F_{\text{at}}}$ e $\vec{N}$ verticais, lado a lado, ambas para cima; $\vec{P}$ vertical, para baixo.]

(B) [Diagrama: $\overrightarrow{F_{\text{at}}}$ vertical, para cima; $\vec{F}$ horizontal, para a direita; $\vec{N}$ horizontal, para a esquerda; $\vec{P}$ vertical, para baixo.]

(C) [Diagrama: $\vec{N}$ horizontal, para a esquerda; $\vec{F}$ horizontal, para a direita; $\vec{P}$ e $\overrightarrow{F_{\text{at}}}$ verticais, lado a lado, ambas para baixo.]

(D) [Diagrama: $\overrightarrow{F_{\text{at}}}$ vertical, para cima; $\vec{F}$ e $\vec{N}$ horizontais, uma abaixo da outra, ambas para a esquerda; $\vec{P}$ vertical, para baixo.]

(E) [Diagrama: $\vec{F}$ e $\vec{N}$ verticais, lado a lado, ambas para cima; $\overrightarrow{F_{\text{at}}}$ horizontal, para a direita; $\vec{P}$ vertical, para baixo.]

(Enunciado e figura: Provão Paulista Seriado 2025, 2ª aplicação — SEDUC-SP/Vunesp.)
