Humanitas 2020 — questão 40 de Física

Enunciado em texto

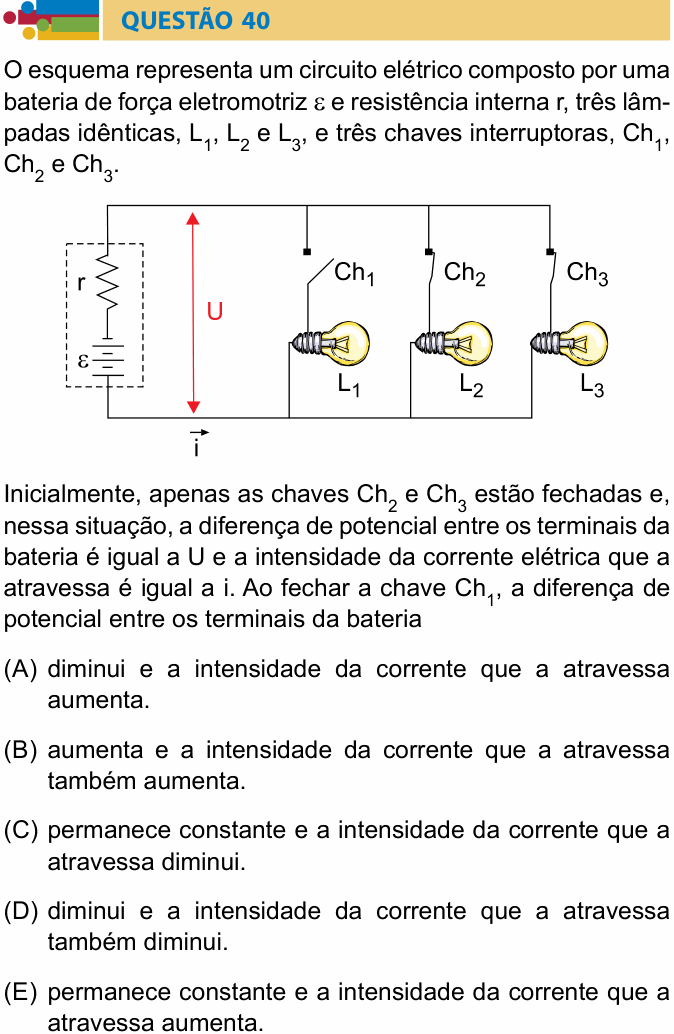

O esquema representa um circuito elétrico composto por uma bateria de força eletromotriz $\varepsilon$ e resistência interna r, três lâmpadas idênticas, $L_1$, $L_2$ e $L_3$, e três chaves interruptoras, $\text{Ch}_1$, $\text{Ch}_2$ e $\text{Ch}_3$.

[Esquema: à esquerda, a bateria (dentro de um retângulo tracejado, o resistor r em série com o gerador $\varepsilon$); ao lado dela, uma seta vermelha vertical indica a ddp U entre seus terminais; no fio de baixo, a corrente $\vec{i}$. Entre o fio de cima e o de baixo há três ramos em paralelo, cada um com uma chave e uma lâmpada em série: $\text{Ch}_1$ com $L_1$, $\text{Ch}_2$ com $L_2$ e $\text{Ch}_3$ com $L_3$. No desenho, $\text{Ch}_1$ está aberta e $\text{Ch}_2$ e $\text{Ch}_3$ estão fechadas.]

Inicialmente, apenas as chaves $\text{Ch}_2$ e $\text{Ch}_3$ estão fechadas e, nessa situação, a diferença de potencial entre os terminais da bateria é igual a U e a intensidade da corrente elétrica que a atravessa é igual a i. Ao fechar a chave $\text{Ch}_1$, a diferença de potencial entre os terminais da bateria

(A) diminui e a intensidade da corrente que a atravessa aumenta.

(B) aumenta e a intensidade da corrente que a atravessa também aumenta.

(C) permanece constante e a intensidade da corrente que a atravessa diminui.

(D) diminui e a intensidade da corrente que a atravessa também diminui.

(E) permanece constante e a intensidade da corrente que a atravessa aumenta.

(Enunciado e figura: Vestibular Humanitas 2020, Prova II — Humanitas/Vunesp.)
