UFPR 2021 — questão 40 de Física
Enunciado em texto
O texto a seguir é referência para as questões 35 a 40.
Em todas as questões, as medições são feitas por um referencial inercial.
O módulo da aceleração gravitacional é representado por g. Onde for necessário, use para o módulo da aceleração gravitacional.

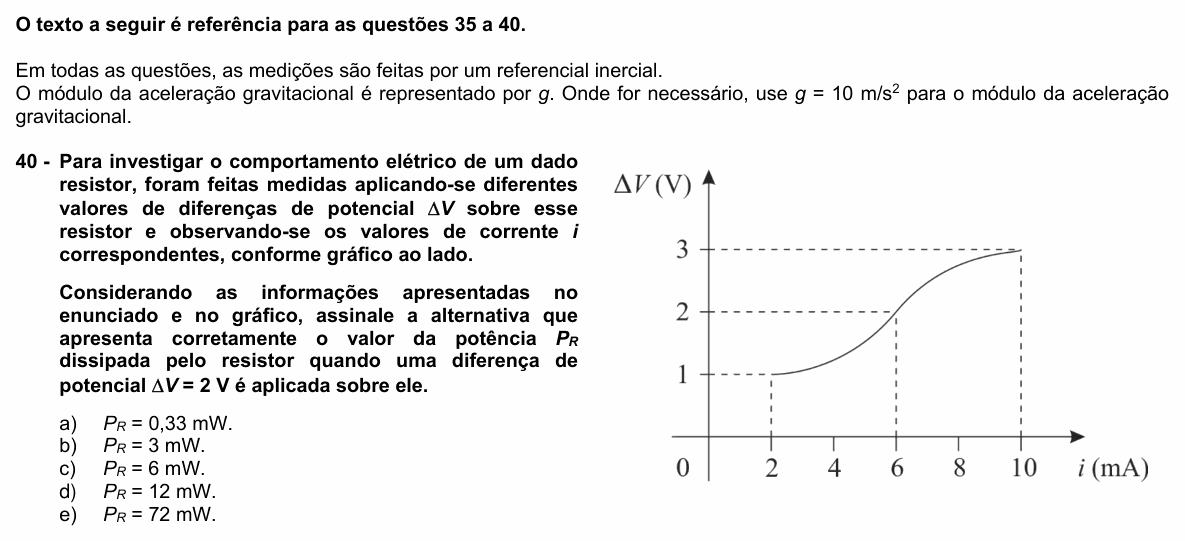

Para investigar o comportamento elétrico de um dado resistor, foram feitas medidas aplicando-se diferentes valores de diferenças de potencial sobre esse resistor e observando-se os valores de corrente i correspondentes, conforme gráfico ao lado.
[Gráfico: ΔV (V) no eixo vertical, com marcas 1, 2 e 3; i (mA) no eixo horizontal, com marcas 2, 4, 6, 8 e 10. A curva começa no ponto (i = 2 mA; ΔV = 1 V), sobe devagar e depois mais depressa, passa pelo ponto (i = 6 mA; ΔV = 2 V) e vai se achatando até o ponto (i = 10 mA; ΔV = 3 V). Linhas tracejadas ligam esses três pontos aos eixos.]
Considerando as informações apresentadas no enunciado e no gráfico, assinale a alternativa que apresenta corretamente o valor da potência P dissipada pelo resistor quando uma diferença de potencial = 2 V é aplicada sobre ele.
A) = 0,33 mW.
B) = 3 mW.
C) = 6 mW.
D) = 12 mW.
E) = 72 mW.
(Enunciado e figura: Processo Seletivo UFPR 2021, 1ª fase (Conhecimentos Gerais) — Universidade Federal do Paraná, NC-UFPR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Federal do Paraná (UFPR) e ao seu Núcleo de Concursos (NC-UFPR).
Resolução comentada
O que a questão pede: a potência dissipada no resistor quando ele está sob 2 V, lendo a corrente no gráfico.
Passo 1 — leitura do gráfico. Para V, a linha tracejada leva a mA A. O gráfico é uma curva, e não uma reta pela origem: o resistor não é ôhmico, a resistência muda com a tensão. Por isso não dá para usar uma resistência “única”; vale o par lido naquele ponto.
Passo 2 — potência elétrica. Em qualquer bipolo, a potência é tensão vezes corrente:
Conferindo: nesse ponto, , e W. Mesmo valor.
⚠️ A armadilha: dividir em vez de multiplicar: (alternativa A) é a resistência em k, não a potência. Outra é ler errado o gráfico e usar a corrente de 2 mA, a do começo da curva (que corresponde a 1 V, não a 2 V).
A ideia em uma frase: lê-se mA em 2 V, e mW.
Resposta: alternativa D (12 mW).
