UFPR 2020 — questão 32 de Física
Enunciado em texto

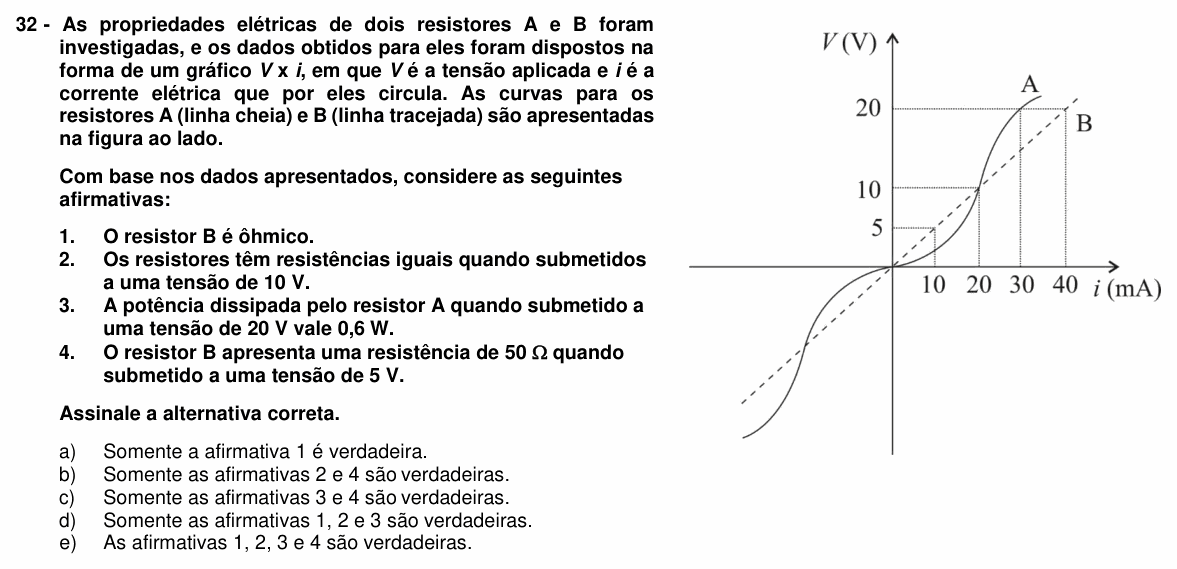

As propriedades elétricas de dois resistores A e B foram investigadas, e os dados obtidos para eles foram dispostos na forma de um gráfico V x i, em que V é a tensão aplicada e i é a corrente elétrica que por eles circula. As curvas para os resistores A (linha cheia) e B (linha tracejada) são apresentadas na figura ao lado.
[Gráfico: tensão (V) no eixo vertical, com marcas em 5, 10 e 20, e corrente (mA) no horizontal, com marcas em 10, 20, 30 e 40. Resistor B (linha tracejada): uma reta pela origem, que passa pelos pontos (10 mA; 5 V), (20 mA; 10 V) e (40 mA; 20 V). Resistor A (linha cheia): uma curva em forma de S, também pela origem, simétrica em relação a ela; para correntes positivas, sobe devagar no começo e depois fica mais íngreme, cruza a reta B no ponto (20 mA; 10 V) e passa pelo ponto (30 mA; 20 V). Linhas pontilhadas ligam esses pontos aos eixos.]
Com base nos dados apresentados, considere as seguintes afirmativas:
1. O resistor B é ôhmico.
2. Os resistores têm resistências iguais quando submetidos a uma tensão de 10 V.
3. A potência dissipada pelo resistor A quando submetido a uma tensão de 20 V vale 0,6 W.
4. O resistor B apresenta uma resistência de 50 Ω quando submetido a uma tensão de 5 V.
Assinale a alternativa correta.
A) Somente a afirmativa 1 é verdadeira.
B) Somente as afirmativas 2 e 4 são verdadeiras.
C) Somente as afirmativas 3 e 4 são verdadeiras.
D) Somente as afirmativas 1, 2 e 3 são verdadeiras.
E) As afirmativas 1, 2, 3 e 4 são verdadeiras.
(Enunciado e figura: Processo Seletivo UFPR 2020, 1ª fase (Conhecimentos Gerais) — Universidade Federal do Paraná, NC-UFPR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Federal do Paraná (UFPR) e ao seu Núcleo de Concursos (NC-UFPR).
Resolução comentada
O que a questão pede: julgar quatro afirmações lendo as curvas tensão × corrente de dois resistores.
Afirmativa 1. O gráfico de B é uma reta que passa pela origem: é proporcional a , e a razão é constante. Isso é a definição de resistor ôhmico. Verdadeira.
Afirmativa 2. Em 10 V, as duas curvas passam pelo mesmo ponto, (20 mA; 10 V). Mesma tensão e mesma corrente, mesma resistência:
Verdadeira.
Afirmativa 3. Em 20 V, a curva de A está em 30 mA:
Verdadeira.
Afirmativa 4. Em 5 V, a reta de B está em 10 mA:
Não 50 Ω. Falsa. (Os 50 Ω saem de converter mal a corrente: 10 mA = 0,010 A, e não 0,1 A. O valor certo é o mesmo 500 Ω de qualquer ponto da reta.)
Verdadeiras: 1, 2 e 3.
⚠️ A armadilha: a unidade da corrente, em miliampères. Esquecer o fator faz errar as resistências por um fator 1000 e a potência também; na afirmativa 4, a confusão com as unidades leva a aceitar os 50 Ω e marcar a alternativa E.
A ideia em uma frase: B é uma reta pela origem (ôhmico, 500 Ω); em 10 V as curvas se cruzam (resistências iguais) e em 20 V o resistor A dissipa W.
Resposta: alternativa D (somente 1, 2 e 3 verdadeiras).
