UEMG 2022 — questão 13 de Física
Enunciado em texto

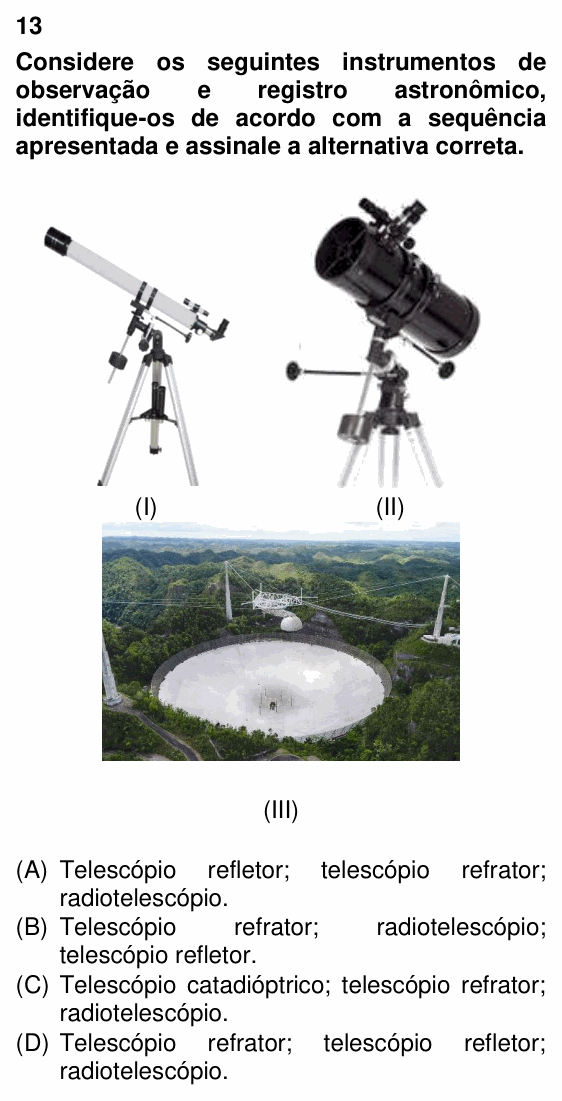

Considere os seguintes instrumentos de observação e registro astronômico, identifique-os de acordo com a sequência apresentada e assinale a alternativa correta.
[Três fotos. (I): um telescópio de tubo branco, longo e fino, sobre um tripé, com uma lente na ponta da frente (objetiva) e a ocular na extremidade de trás do tubo. (II): um telescópio de tubo preto, largo e curto, sobre tripé, com a ocular saindo pela lateral do tubo, perto da boca. (III): vista aérea de uma enorme antena em forma de prato, construída num vale entre morros cobertos de mata, com uma plataforma suspensa por cabos presos a torres, acima do centro do prato.]
A) Telescópio refletor; telescópio refrator; radiotelescópio.
B) Telescópio refrator; radiotelescópio; telescópio refletor.
C) Telescópio catadióptrico; telescópio refrator; radiotelescópio.
D) Telescópio refrator; telescópio refletor; radiotelescópio.
(Enunciado e figura: Vestibular UEMG 2022 — Universidade do Estado de Minas Gerais.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade do Estado de Minas Gerais (UEMG).
Resolução comentada
O que a questão pede: dar nome aos três instrumentos das fotos, na ordem I, II, III.
Passo 1 — (I) refrator. Tubo longo e fino, com uma lente objetiva na frente e a ocular atrás, na mesma linha: a luz atravessa lentes (sofre refração) até o olho. É o telescópio refrator (luneta astronômica). O tubo comprido vem da distância focal grande da objetiva.
Passo 2 — (II) refletor. Tubo largo e curto, com a ocular na lateral, perto da boca do tubo: é o arranjo de Newton. A luz entra, desce até um espelho côncavo no fundo do tubo (o espelho primário), é refletida de volta e desviada para a lateral por um pequeno espelho plano. É o telescópio refletor (newtoniano).
Passo 3 — (III) radiotelescópio. A enorme antena em forma de prato, com o receptor suspenso por cabos sobre ela, capta ondas de rádio vindas do espaço. É um radiotelescópio (a foto é do famoso radiotelescópio de Arecibo, em Porto Rico).
A sequência é: refrator; refletor; radiotelescópio.
Por que não as outras: A troca I e II. B põe o radiotelescópio na posição II. C chama o instrumento I de catadióptrico, que é um telescópio que combina lentes e espelhos (como o Schmidt-Cassegrain, de tubo curto e grosso com uma placa corretora na frente), bem diferente da luneta longa da foto, e chama o II de refrator.
⚠️ A armadilha: associar o tubo largo e “mais robusto” ao refrator e trocar os dois primeiros (alternativa A). A pista é a posição da ocular: atrás, na linha do tubo, é refrator; na lateral, junto da boca, é refletor newtoniano.
A ideia em uma frase: refrator usa lentes (tubo longo, ocular atrás), refletor usa um espelho côncavo (tubo curto, ocular na lateral) e o radiotelescópio é uma antena que capta ondas de rádio.
Resposta: alternativa D (refrator; refletor; radiotelescópio).
