UEA 2025 — questão 71 de Física

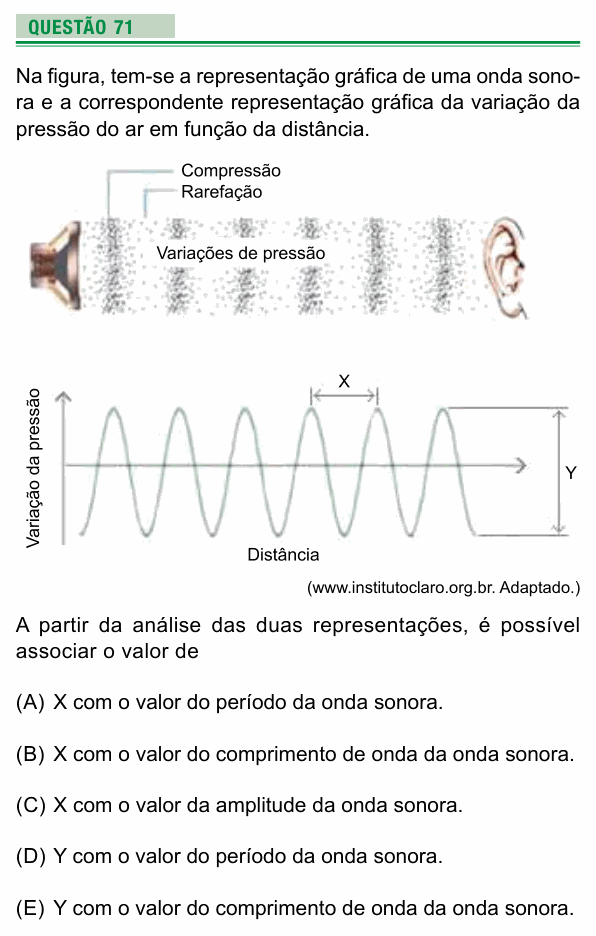

Enunciado em texto
Na figura, tem-se a representação gráfica de uma onda sonora e a correspondente representação gráfica da variação da pressão do ar em função da distância.
[Figura, parte de cima: um alto-falante à esquerda e uma orelha à direita; entre eles, faixas verticais alternadas de pontos concentrados (indicadas como “Compressão”) e de pontos espalhados (“Rarefação”), com a legenda “Variações de pressão”.]
[Gráfico, parte de baixo: “Variação da pressão” (eixo vertical) em função da “Distância” (eixo horizontal), uma senoide com seis cristas. X é a distância horizontal entre duas cristas consecutivas. Y é a distância vertical entre a linha das cristas e a linha dos vales.]
(www.institutoclaro.org.br. Adaptado.)
A partir da análise das duas representações, é possível associar o valor de
(A) X com o valor do período da onda sonora.
(B) X com o valor do comprimento de onda da onda sonora.
(C) X com o valor da amplitude da onda sonora.
(D) Y com o valor do período da onda sonora.
(E) Y com o valor do comprimento de onda da onda sonora.
(Enunciado e figura: Vestibular UEA 2025, Prova de Conhecimentos Gerais — UEA/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade do Estado do Amazonas (UEA) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: o que as medidas X e Y do gráfico de pressão representam.
Passo 1 — o eixo horizontal é distância. No gráfico, a horizontal é posição (distância), não tempo. Então nenhuma medida horizontal pode ser o período, que é um intervalo de tempo. Isso elimina A, e D também (Y nem é medida horizontal).
Passo 2 — X. X vai de uma crista à crista seguinte, ou seja, de uma compressão à compressão seguinte. A distância entre dois pontos consecutivos em fase é o comprimento de onda λ.
Passo 3 — Y. Y é uma medida vertical, na escala de variação de pressão: vai do vale à crista. Ela tem a ver com a amplitude (Y é o dobro da amplitude de pressão), mas não com o comprimento de onda (E) nem com o período (D). E a amplitude não é X (C).
⚠️ A armadilha: ver a senoide e pensar automaticamente em “período”, como nos gráficos em função do tempo (alternativa A). Antes de nomear a distância entre duas cristas, olhe o que está no eixo horizontal: se é distância, é λ; se é tempo, é T.
A ideia em uma frase: num gráfico em função da distância, crista a crista é o comprimento de onda.
Resposta: alternativa B (X é o comprimento de onda).
