UEA 2019 (SIS, 3ª série) — questão 49 de Física
Enunciado em texto

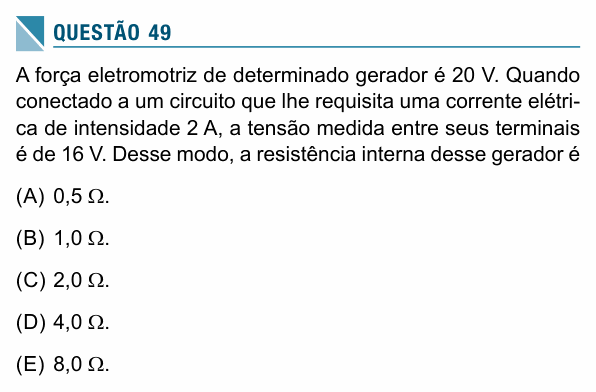

A força eletromotriz de determinado gerador é 20 V. Quando conectado a um circuito que lhe requisita uma corrente elétrica de intensidade 2 A, a tensão medida entre seus terminais é de 16 V. Desse modo, a resistência interna desse gerador é
(A) 0,5 Ω.
(B) 1,0 Ω.
(C) 2,0 Ω.
(D) 4,0 Ω.
(E) 8,0 Ω.
(Enunciado: SIS UEA 2019, Prova de Acompanhamento III — UEA/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade do Estado do Amazonas (UEA) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: a resistência interna r do gerador, sabendo a fem, a corrente e a tensão nos terminais.
Passo 1 — a equação do gerador. Um gerador real gera a fem ε, mas perde parte dela na própria resistência interna, . O que sobra nos terminais é
Passo 2 — a conta:
Conferindo: a queda interna é de 20 − 16 = 4 V; com 2 A passando, a resistência que provoca essa queda é 4/2 = 2 Ω.
⚠️ A armadilha: dividir a tensão dos terminais pela corrente, Ω (alternativa E). Isso é a resistência do circuito externo, não a interna do gerador.
A ideia em uma frase: a resistência interna é a tensão que “some” dentro do gerador dividida pela corrente: (ε − U)/i.
Resposta: alternativa C (2,0 Ω).
