Santa Marcelina 2024 (2º semestre) — questão 60 de Física

Enunciado em texto

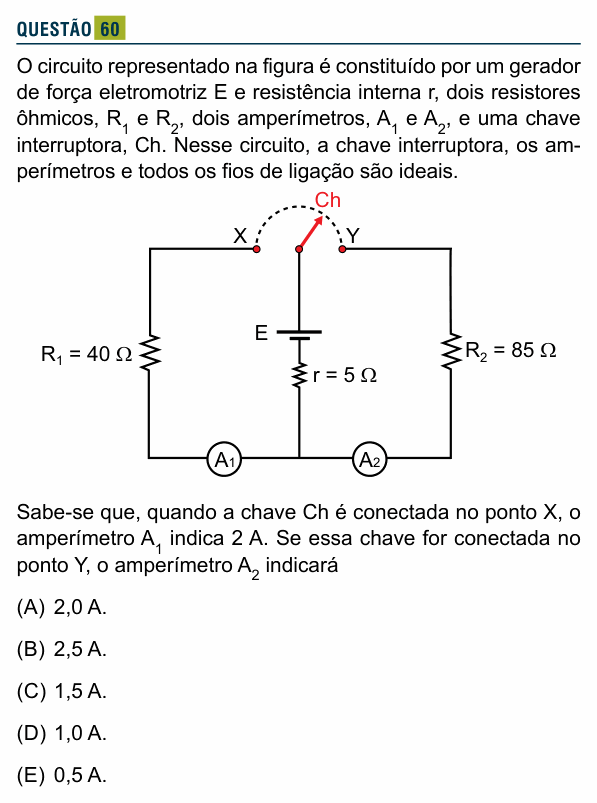

O circuito representado na figura é constituído por um gerador de força eletromotriz E e resistência interna r, dois resistores ôhmicos, $R_1$ e $R_2$, dois amperímetros, $A_1$ e $A_2$, e uma chave interruptora, Ch. Nesse circuito, a chave interruptora, os amperímetros e todos os fios de ligação são ideais.

[Figura: no ramo do meio, o gerador E em série com a resistência interna r = 5 Ω, ligado em cima a uma chave Ch que pode ser ligada ao ponto X (à esquerda) ou ao ponto Y (à direita). Do ponto X desce o ramo da esquerda, com $R_1 = 40\ \Omega$ e o amperímetro $A_1$, que volta à parte de baixo do ramo do meio. Do ponto Y desce o ramo da direita, com $R_2 = 85\ \Omega$ e o amperímetro $A_2$, que também volta à parte de baixo do ramo do meio.]

Sabe-se que, quando a chave Ch é conectada no ponto X, o amperímetro $A_1$ indica 2 A. Se essa chave for conectada no ponto Y, o amperímetro $A_2$ indicará

(A) 2,0 A.

(B) 2,5 A.

(C) 1,5 A.

(D) 1,0 A.

(E) 0,5 A.

(Enunciado e figura: Vestibular Santa Marcelina 2024 (2º semestre) — FASM/Vunesp.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade Santa Marcelina (FASM) e à Fundação VUNESP.
