Santa Marcelina 2017 — questão 52 de Física
Enunciado em texto

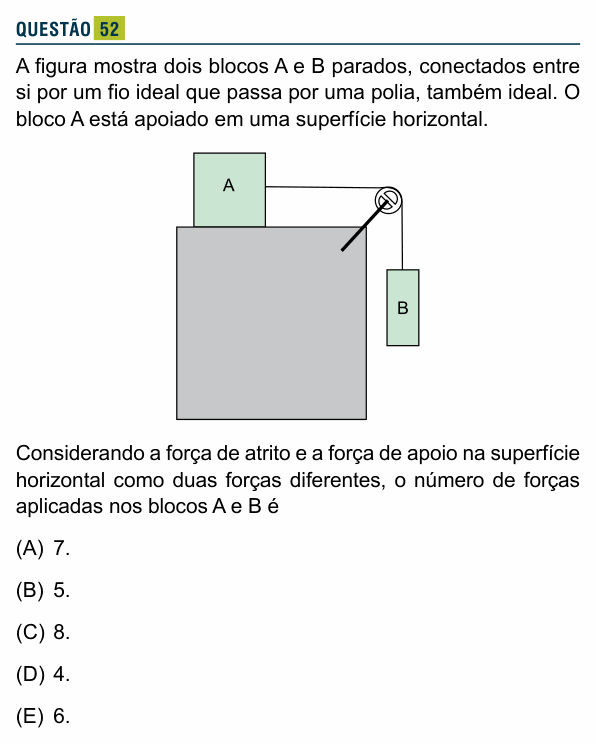

A figura mostra dois blocos A e B parados, conectados entre si por um fio ideal que passa por uma polia, também ideal. O bloco A está apoiado em uma superfície horizontal.
[Figura: o bloco A sobre o topo horizontal de um grande bloco cinza; um fio horizontal sai de A, passa por uma polia presa na quina superior direita e desce verticalmente até o bloco B, que fica pendurado.]
Considerando a força de atrito e a força de apoio na superfície horizontal como duas forças diferentes, o número de forças aplicadas nos blocos A e B é
(A) 7.
(B) 5.
(C) 8.
(D) 4.
(E) 6.
(Enunciado e figura: Vestibular Santa Marcelina 2017 (1º semestre) — FASM/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade Santa Marcelina (FASM) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: quantas forças agem, ao todo, sobre A e sobre B.
Passo 1 — as forças em B. B está pendurado: age o peso (Terra) e a tração do fio. São 2 forças.
Passo 2 — as forças em A. Age o peso, a normal da superfície e a tração do fio, puxando para a direita. Como B está pendurado, essa tração não é zero (é igual ao peso de B) e, mesmo assim, A está parado: então há uma força de atrito estático, para a esquerda, equilibrando a tração. São 4 forças.
Passo 3 — total. 4 + 2 = 6 forças.
⚠️ A armadilha: esquecer o atrito em A (dá 5, alternativa B) por não ter sido citado no texto, ou contar a força do bloco sobre a superfície, que não age em A nem em B. O enunciado diz para separar atrito e apoio justamente porque os dois existem.
A ideia em uma frase: conte só as forças que agem no corpo: em A, peso, normal, tração e atrito; em B, peso e tração.
Resposta: alternativa E (6).
