Santa Casa 2023 — questão 68 de Física
Enunciado em texto

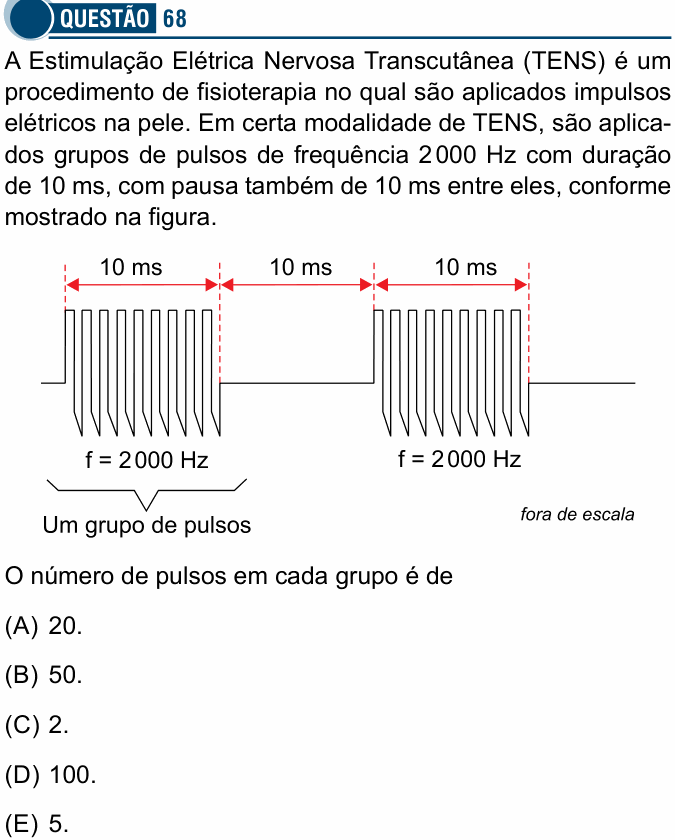

A Estimulação Elétrica Nervosa Transcutânea (TENS) é um procedimento de fisioterapia no qual são aplicados impulsos elétricos na pele. Em certa modalidade de TENS, são aplicados grupos de pulsos de frequência 2 000 Hz com duração de 10 ms, com pausa também de 10 ms entre eles, conforme mostrado na figura.
[Figura (fora de escala): um sinal que alterna trechos com pulsos e trechos sem pulsos. Um trecho com uma série de pulsos estreitos, marcado “10 ms” e “f = 2 000 Hz”, indicado como “Um grupo de pulsos”; depois, uma linha reta sem pulsos, marcada “10 ms”; depois, outro trecho de pulsos, “10 ms”, “f = 2 000 Hz”.]
O número de pulsos em cada grupo é de
(A) 20.
(B) 50.
(C) 2.
(D) 100.
(E) 5.
(Enunciado e figura: Vestibular Santa Casa 2023, Prova de Conhecimentos Gerais — FCMSCSP/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade de Ciências Médicas da Santa Casa de São Paulo (FCMSCSP) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: quantos pulsos cabem num grupo de 10 ms, se eles se repetem 2 000 vezes por segundo.
Passo 1 — o período de cada pulso. Frequência é o número de repetições por segundo; o período é o tempo de uma repetição:
Passo 2 — quantos períodos cabem em 10 ms:
Outra forma de ver: 2 000 pulsos por segundo dão pulsos em 10 ms = 0,010 s.
⚠️ A armadilha: contar os pulsos desenhados na figura. Ela está fora de escala, e o desenho mostra só 8 pulsos por grupo. Outro erro é usar 20 ms (grupo + pausa), que daria 40 pulsos: durante a pausa não há pulso nenhum.
A ideia em uma frase: número de pulsos = frequência × duração, com o tempo em segundos.
Resposta: alternativa A (20 pulsos).
