PUC-SP 2013 (inverno) — questão 19 de Física

Enunciado em texto
A d.d.p. entre os terminais A e B da associação é igual a 17,0V e a resistência elétrica de cada resistor vale 1,0? . A intensidade da corrente elétrica que percorre o circuito é

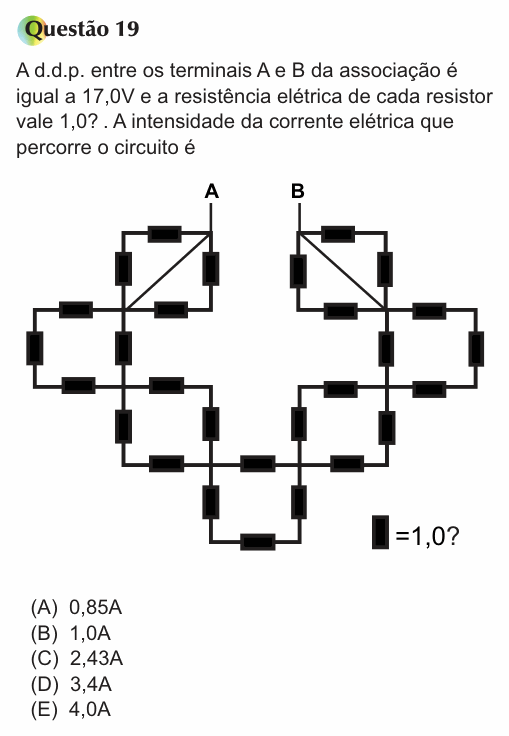

[Figura: rede de resistores iguais (cada um, um retângulo preto) formada por sete quadrados com um resistor em cada lado, arranjados em forma de “U” simétrico. Lado esquerdo: o terminal A está no vértice superior direito do quadrado de cima, e um fio diagonal, sem resistor, liga A ao vértice inferior esquerdo desse quadrado. Esse vértice é também o vértice superior direito de um quadrado à esquerda, cujo vértice inferior direito (nó C) é o vértice superior esquerdo de um quadrado logo abaixo. O vértice inferior direito desse quadrado (nó E) é o vértice superior esquerdo do quadrado central de baixo. Lado direito: a mesma montagem, espelhada, com o terminal B no vértice superior esquerdo do quadrado de cima e um fio diagonal até o vértice inferior direito; o quadrado central de baixo se liga ao lado direito pelo seu vértice superior direito (nó F). Legenda: “▮ = 1,0?”.]
[No caderno, o símbolo Ω saiu impresso como “?”, no enunciado e na legenda.]
(A) 0,85A
(B) 1,0A
(C) 2,43A
(D) 3,4A
(E) 4,0A
(Enunciado e figura: Vestibular PUC-SP 2013 (Inverno) — PUC-SP.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica de São Paulo (PUC-SP).
Resolução comentada
O que a questão pede: a corrente total na rede, ligada a 17,0 V, com todos os resistores de 1,0 Ω.
Passo 1 — os fios diagonais. No quadrado de cima à esquerda, um fio sem resistência liga A ao vértice oposto: esses dois pontos são o mesmo nó. Os outros dois vértices desse quadrado ficam ligados, por dois resistores cada, a pontos que já são o nó A: não passa corrente neles (têm a mesma tensão nas duas pontas). O mesmo acontece no quadrado de cima à direita, com B. Esses oito resistores podem ser apagados.
Passo 2 — os blocos que sobram, em série. A corrente vai de A até B passando por cinco blocos, um depois do outro:
• quadrado da esquerda (entre A e C): um resistor direto, em paralelo com o caminho de três resistores pelos outros lados:
• quadrado de C a E (vértices opostos): dois caminhos de dois resistores cada, em paralelo:
• quadrado de baixo (entre E e F, vértices vizinhos): de novo 1 Ω em paralelo com 3 Ω: ;
• do lado direito, por simetria: o quadrado acima de F (vértices opostos), , e o quadrado da direita (vértices vizinhos, até o nó B), .
Passo 3 — a equivalente e a corrente:
⚠️ A armadilha: ignorar os fios diagonais e tentar contar todos os resistores; ou tratar o quadrado de vértices opostos (2 Ω ∥ 2 Ω) como se fosse o de vértices vizinhos (1 Ω ∥ 3 Ω). Em cada quadrado, olhe por quais vértices a corrente entra e sai.
A ideia em uma frase: fio sem resistência junta nós e “desliga” os resistores que ficam com as duas pontas no mesmo potencial; o resto vira uma fila de paralelos em série.
Resposta: questão anulada pela PUC-SP no gabarito oficial. Pela física, a resistência equivalente é 4,25 Ω e a corrente é 4,0 A (o valor da alternativa E). O defeito visível no caderno é a unidade dos resistores, impressa como “1,0?” no lugar de 1,0 Ω.
