PUC-RS 2013 — questão 8 de Física
Enunciado em texto

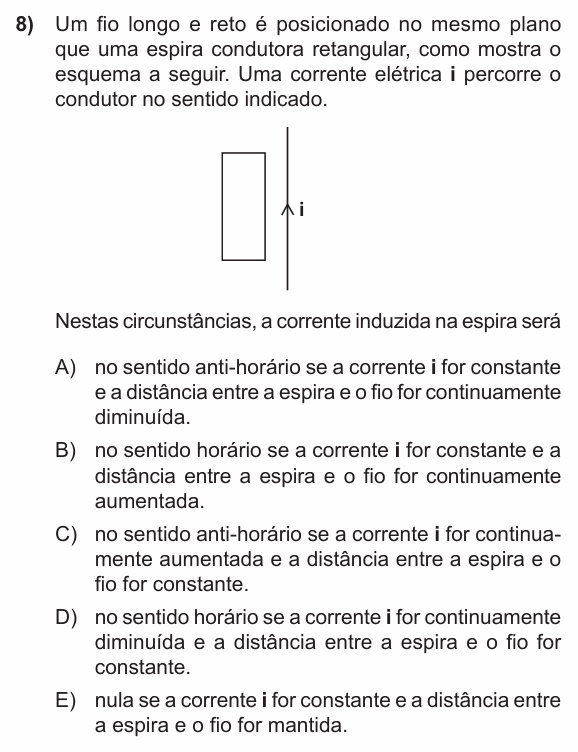

Um fio longo e reto é posicionado no mesmo plano que uma espira condutora retangular, como mostra o esquema a seguir. Uma corrente elétrica i percorre o condutor no sentido indicado.
[Figura: uma espira retangular, alongada na vertical, à esquerda de um fio vertical longo; a corrente i no fio aponta para cima.]
Nestas circunstâncias, a corrente induzida na espira será
(A) no sentido anti-horário se a corrente i for constante e a distância entre a espira e o fio for continuamente diminuída.
(B) no sentido horário se a corrente i for constante e a distância entre a espira e o fio for continuamente aumentada.
(C) no sentido anti-horário se a corrente i for continuamente aumentada e a distância entre a espira e o fio for constante.
(D) no sentido horário se a corrente i for continuamente diminuída e a distância entre a espira e o fio for constante.
(E) nula se a corrente i for constante e a distância entre a espira e o fio for mantida.
(Enunciado e figura: Concurso Vestibular PUC-RS 2013 (Verão) — PUCRS.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica do Rio Grande do Sul (PUCRS).
Resolução comentada
O que a questão pede: o sentido (ou a ausência) da corrente induzida em cada situação.
Passo 1 — o campo do fio na espira. Pela regra da mão direita (polegar para cima, na corrente), as linhas de campo circulam o fio no sentido anti-horário visto de cima; à esquerda do fio, onde está a espira, o campo sai do plano da página.
Passo 2 — Lenz. A corrente induzida se opõe à variação do fluxo:
• fluxo (saindo) aumentando → a espira cria campo entrando → corrente horária;
• fluxo (saindo) diminuindo → a espira cria campo saindo → corrente anti-horária.
Passo 3 — cada alternativa. O campo do fio é mais forte perto dele e cresce com i.
• (A) aproximando a espira, o fluxo aumenta → horária, não anti-horária. Falsa.
• (B) afastando, o fluxo diminui → anti-horária, não horária. Falsa.
• (C) aumentando i, o fluxo aumenta → horária, não anti-horária. Falsa.
• (D) diminuindo i, o fluxo diminui → anti-horária, não horária. Falsa.
• (E) i constante e distância fixa: o fluxo não varia → não há corrente induzida. Verdadeira.
⚠️ A armadilha: errar a direção do campo à esquerda do fio e “acertar” uma das quatro primeiras. Repare que todas elas têm o sentido trocado: com o campo certo (saindo da página), nenhuma se sustenta.
A ideia em uma frase: sem variação de fluxo não há corrente induzida; havendo, ela cria um campo que se opõe à variação.
Resposta: alternativa E (nula, com i e distância constantes).
