FAMEMA 2017 — questão 38 de Física

Enunciado em texto

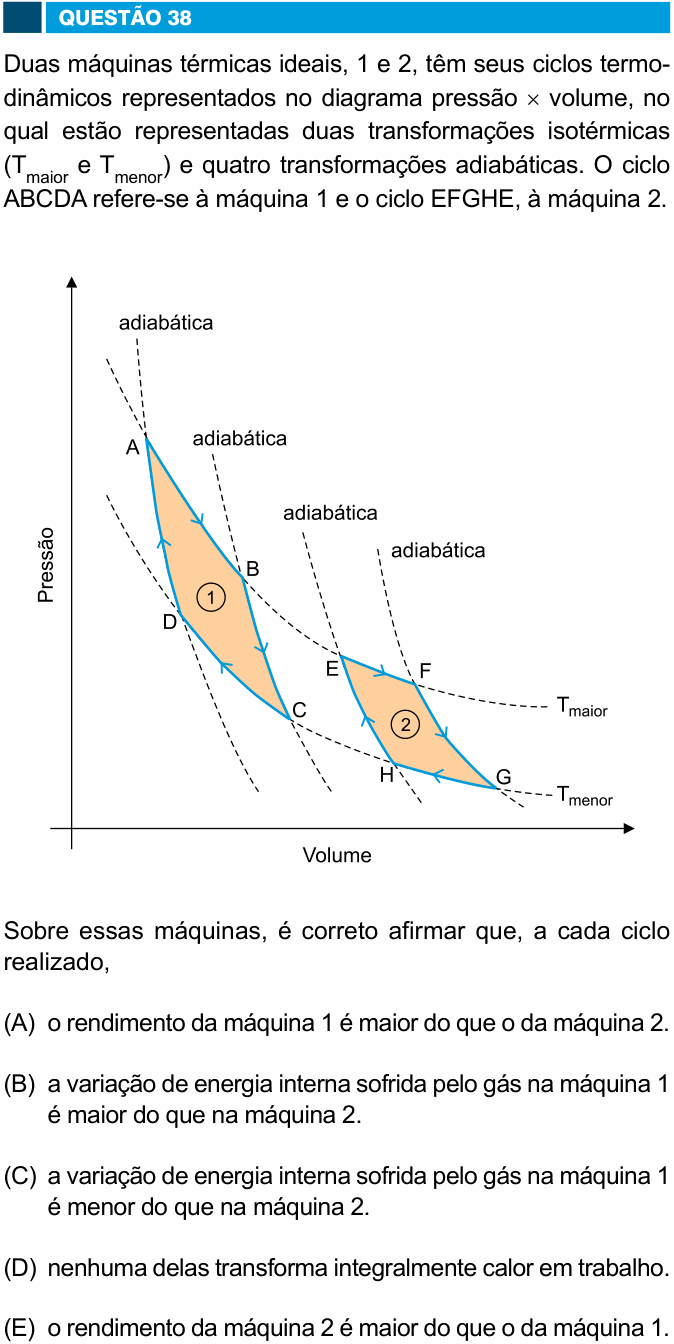

Duas máquinas térmicas ideais, 1 e 2, têm seus ciclos termodinâmicos representados no diagrama pressão × volume, no qual estão representadas duas transformações isotérmicas ($T_{\text{maior}}$ e $T_{\text{menor}}$) e quatro transformações adiabáticas. O ciclo ABCDA refere-se à máquina 1 e o ciclo EFGHE, à máquina 2.

[Diagrama pressão × volume: duas isotermas tracejadas, a de cima marcada $T_{\text{maior}}$ e a de baixo $T_{\text{menor}}$, e quatro adiabáticas tracejadas, mais inclinadas, cada uma marcada “adiabática”. O ciclo 1 (área sombreada) tem A e B sobre a isoterma $T_{\text{maior}}$ e C e D sobre a isoterma $T_{\text{menor}}$; A–D estão sobre uma adiabática e B–C sobre outra; o sentido é A → B → C → D → A (horário). O ciclo 2 (área sombreada), à direita, em volumes maiores, tem E e F sobre $T_{\text{maior}}$ e G e H sobre $T_{\text{menor}}$; E–H estão sobre uma adiabática e F–G sobre outra; o sentido é E → F → G → H → E (horário).]

Sobre essas máquinas, é correto afirmar que, a cada ciclo realizado,

(A) o rendimento da máquina 1 é maior do que o da máquina 2.

(B) a variação de energia interna sofrida pelo gás na máquina 1 é maior do que na máquina 2.

(C) a variação de energia interna sofrida pelo gás na máquina 1 é menor do que na máquina 2.

(D) nenhuma delas transforma integralmente calor em trabalho.

(E) o rendimento da máquina 2 é maior do que o da máquina 1.

(Enunciado e figura: Vestibular FAMEMA 2017, Prova II — Famema/Vunesp.)
