EEAR 2020 (CFS 1) — questão 73 de Física
Enunciado em texto

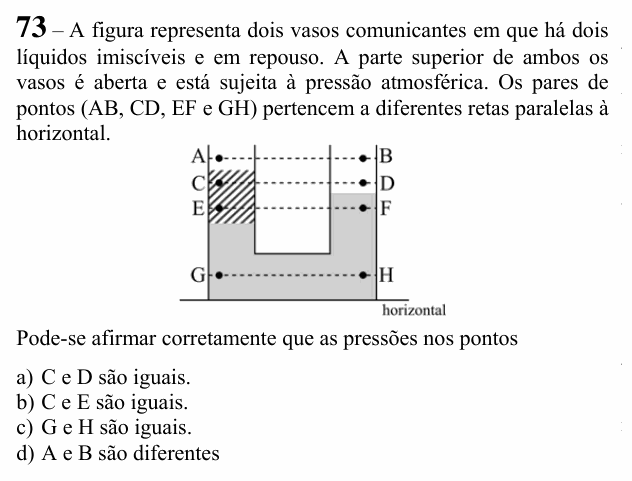

A figura representa dois vasos comunicantes em que há dois líquidos imiscíveis e em repouso. A parte superior de ambos os vasos é aberta e está sujeita à pressão atmosférica. Os pares de pontos (AB, CD, EF e GH) pertencem a diferentes retas paralelas à horizontal.
[Figura: dois vasos comunicantes abertos em cima, ligados pelo fundo, apoiados numa linha marcada “horizontal”. Quatro retas horizontais tracejadas atravessam os dois ramos; de cima para baixo: A (ramo da esquerda) e B (ramo da direita); C e D; E e F; G e H. No ramo da esquerda, um líquido hachurado ocupa a parte de cima, de pouco acima de C até pouco abaixo de E; abaixo dele há um líquido cinza, que enche o fundo e sobe no ramo da direita até um nível entre D e F. Assim: A e B estão no ar; C e E, no líquido hachurado; D, no ar; F, no líquido cinza; G e H, no líquido cinza, perto do fundo.]
Pode-se afirmar corretamente que as pressões nos pontos
a) C e D são iguais.
b) C e E são iguais.
c) G e H são iguais.
d) A e B são diferentes
(Enunciado e figura: Exame de Admissão ao CFS 1/2020 — EEAR.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Escola de Especialistas de Aeronáutica (EEAR), do Comando da Aeronáutica.
Resolução comentada
O que a questão pede: qual par de pontos tem a mesma pressão.
Passo 1 — a regra (Stevin): num mesmo líquido, contínuo e em repouso, pontos na mesma horizontal têm a mesma pressão. A pressão cresce com a profundidade: .
Passo 2 — G e H: os dois estão no líquido cinza, na mesma horizontal, e dá para ir de um ao outro sem sair desse líquido (pelo fundo). Então .
Por que não as outras:
• (A) C está dentro do líquido hachurado, abaixo da superfície; D está no ar, acima do líquido cinza. Logo .
• (B) C e E estão no mesmo líquido, mas em profundidades diferentes: E está mais fundo, então .
• (D) A e B estão no ar, na mesma altura, os dois sob a pressão atmosférica: as pressões são iguais.
⚠️ A armadilha: achar que “mesma horizontal” basta. Não basta: os dois pontos precisam estar no mesmo líquido. É o caso de E e F, que estão na mesma reta, mas em líquidos diferentes, e por isso não têm de ter a mesma pressão.
A ideia em uma frase: mesma horizontal + mesmo líquido contínuo em repouso = mesma pressão.
Resposta: alternativa C (G e H têm a mesma pressão).
