UEMG 2011 — questão 17 de Física
Enunciado em texto

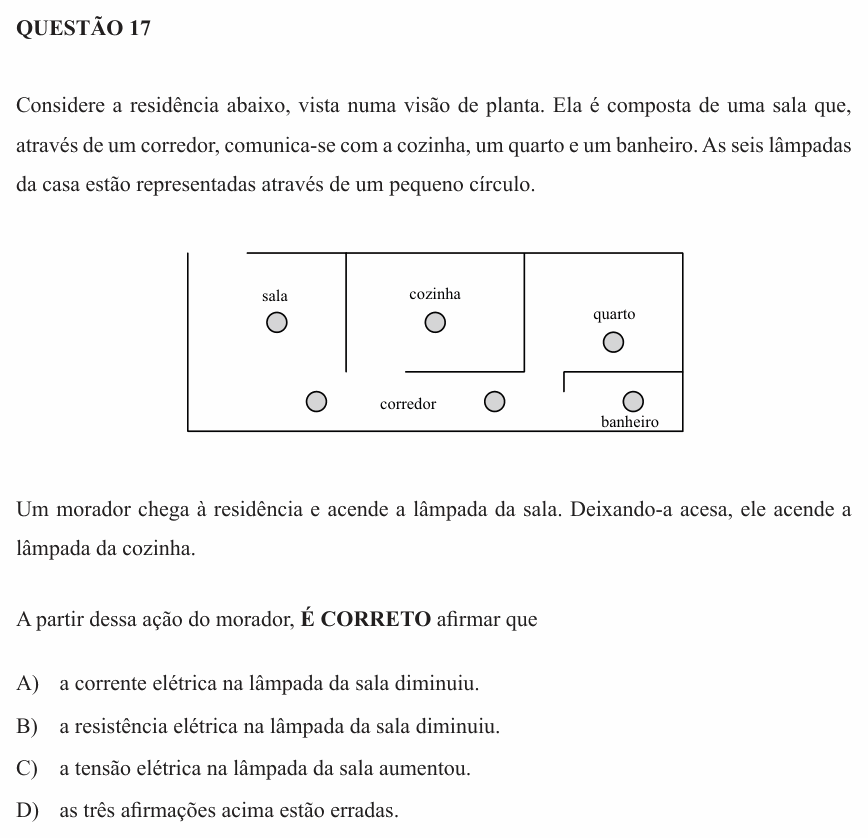

Considere a residência abaixo, vista numa visão de planta. Ela é composta de uma sala que, através de um corredor, comunica-se com a cozinha, um quarto e um banheiro. As seis lâmpadas da casa estão representadas através de um pequeno círculo.
[Figura: planta baixa da casa. Na parte de cima, da esquerda para a direita: sala, cozinha e quarto, cada um com uma lâmpada (círculo); embaixo, um corredor horizontal com duas lâmpadas, ligando os cômodos; no canto inferior direito, o banheiro, com uma lâmpada. Total: seis lâmpadas.]
Um morador chega à residência e acende a lâmpada da sala. Deixando-a acesa, ele acende a lâmpada da cozinha.
A partir dessa ação do morador, É CORRETO afirmar que
A) a corrente elétrica na lâmpada da sala diminuiu.
B) a resistência elétrica na lâmpada da sala diminuiu.
C) a tensão elétrica na lâmpada da sala aumentou.
D) as três afirmações acima estão erradas.
(Enunciado e figura: Processo Seletivo UEMG 2011 — Universidade do Estado de Minas Gerais.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade do Estado de Minas Gerais (UEMG).
Resolução comentada
O que a questão pede: o que acontece com a lâmpada da sala (já acesa) quando se acende a da cozinha.
Passo 1 — como as lâmpadas de uma casa são ligadas. Numa instalação residencial, todas as lâmpadas e tomadas são ligadas em paralelo com a rede. Por isso cada uma acende e apaga de forma independente, e todas recebem a mesma tensão da rede (127 V ou 220 V).
Passo 2 — a lâmpada da sala. Acender a cozinha acrescenta mais um ramo em paralelo, mas a tensão sobre a lâmpada da sala continua sendo a da rede (C errada). A resistência dela é uma característica da própria lâmpada, que não depende do que se liga ao lado (B errada). Com a mesma tensão e a mesma resistência, a corrente na sala é a mesma:
Também não diminui (A errada). Sobram as três erradas: alternativa D.
O que muda, então? A corrente total que sai do quadro de distribuição aumenta, porque agora ela é a soma das correntes da sala e da cozinha. Mas a corrente em cada lâmpada continua a mesma.
⚠️ A armadilha: pensar que a corrente "se divide" e que a sala passa a receber menos (alternativa A). Com a rede mantendo a tensão fixa, cada ramo em paralelo puxa a sua corrente sem afetar os outros; quem aumenta é o total.
A ideia em uma frase: em paralelo, ligar mais um aparelho não muda tensão, resistência nem corrente dos outros; só aumenta a corrente total.
Resposta: alternativa D (as três afirmações estão erradas).
