UEA 2018 (SIS, 2ª série) — questão 47 de Física
Enunciado em texto

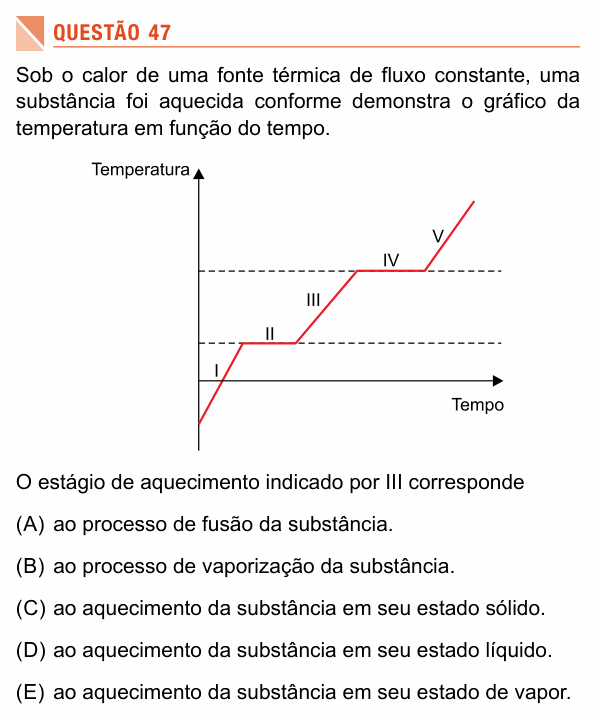

Sob o calor de uma fonte térmica de fluxo constante, uma substância foi aquecida conforme demonstra o gráfico da temperatura em função do tempo.
[Gráfico: Temperatura em função do Tempo, sem valores numéricos. O trecho I é uma reta inclinada que começa abaixo do eixo do tempo e sobe; o trecho II é um patamar horizontal (primeira linha tracejada); o trecho III é uma reta inclinada subindo; o trecho IV é outro patamar horizontal, mais alto (segunda linha tracejada); o trecho V é uma reta inclinada subindo.]
O estágio de aquecimento indicado por III corresponde
(A) ao processo de fusão da substância.
(B) ao processo de vaporização da substância.
(C) ao aquecimento da substância em seu estado sólido.
(D) ao aquecimento da substância em seu estado líquido.
(E) ao aquecimento da substância em seu estado de vapor.
(Enunciado e figura: SIS UEA 2018, Prova de Acompanhamento II — UEA/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade do Estado do Amazonas (UEA) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: o que está acontecendo com a substância no trecho III da curva de aquecimento.
Passo 1 — subidas e patamares. Com a fonte fornecendo calor sem parar, há dois tipos de trecho. Nos trechos inclinados, o calor aumenta a temperatura (calor sensível) e a substância está num único estado. Nos patamares, a temperatura fica constante porque o calor está sendo usado para mudar de estado (calor latente).
Passo 2 — a sequência. Partindo do sólido: I é o sólido esquentando; II é o primeiro patamar, a fusão; III é o líquido esquentando; IV é o segundo patamar, a vaporização; V é o vapor esquentando.
Passo 3 — o trecho III. Fica entre a fusão e a vaporização, com a temperatura subindo: é a substância líquida sendo aquecida.
⚠️ A armadilha: chamar o trecho III de “fusão” (alternativa A) ou “vaporização” (B) por estar entre os dois patamares. Mudança de estado é patamar; se a temperatura está subindo, a substância está num estado só.
A ideia em uma frase: na curva de aquecimento, reta inclinada é um estado esquentando, patamar é mudança de estado; entre a fusão e a vaporização está o líquido.
Resposta: alternativa D (aquecimento no estado líquido).
