Sírio-Libanês 2027 — questão 40 de Física
Enunciado em texto

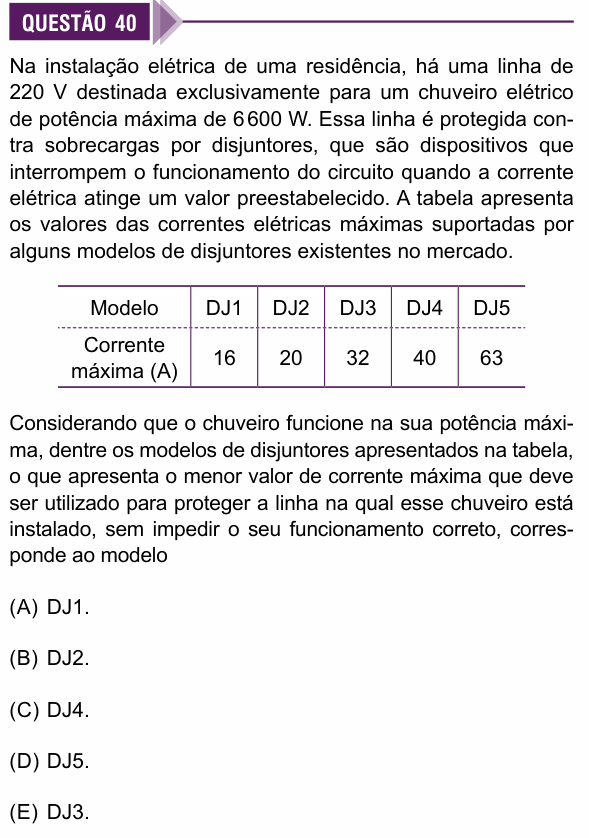

Na instalação elétrica de uma residência, há uma linha de 220 V destinada exclusivamente para um chuveiro elétrico de potência máxima de 6 600 W. Essa linha é protegida contra sobrecargas por disjuntores, que são dispositivos que interrompem o funcionamento do circuito quando a corrente elétrica atinge um valor preestabelecido. A tabela apresenta os valores das correntes elétricas máximas suportadas por alguns modelos de disjuntores existentes no mercado.
| Modelo | DJ1 | DJ2 | DJ3 | DJ4 | DJ5 |
|---|---|---|---|---|---|
| Corrente máxima (A) | 16 | 20 | 32 | 40 | 63 |
Considerando que o chuveiro funcione na sua potência máxima, dentre os modelos de disjuntores apresentados na tabela, o que apresenta o menor valor de corrente máxima que deve ser utilizado para proteger a linha na qual esse chuveiro está instalado, sem impedir o seu funcionamento correto, corresponde ao modelo
(A) DJ1.
(B) DJ2.
(C) DJ4.
(D) DJ5.
(E) DJ3.
(Enunciado: Vestibular Sírio-Libanês 2027, Medicina, Prova II — Sírio-Libanês/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade Sírio-Libanês e à Fundação VUNESP.
Resolução comentada
O que a questão pede: qual é o disjuntor de menor corrente máxima que ainda deixa o chuveiro funcionar na potência máxima.
Passo 1 — a corrente do chuveiro. Da potência elétrica, :
Passo 2 — escolher o disjuntor. O disjuntor desarma quando a corrente atinge o seu valor máximo. Para o chuveiro funcionar, esse valor tem de ser maior que 30 A. Os modelos DJ1 (16 A) e DJ2 (20 A) desarmariam assim que o chuveiro fosse ligado no máximo. Entre os que passam de 30 A (32 A, 40 A e 63 A), o de menor valor é o DJ3, de 32 A.
Por que o menor possível: o disjuntor protege a fiação contra sobrecarga. Um disjuntor de valor muito acima do necessário (DJ4 ou DJ5) deixaria passar correntes perigosas sem desarmar.
⚠️ A armadilha: a alternativa C (DJ4) ou D (DJ5), pensando que “quanto maior, mais seguro”. É o contrário: o disjuntor certo é o de menor corrente máxima que ainda fica acima da corrente de trabalho, 30 A. E atenção à ordem das alternativas: o DJ3 está na alternativa E.
A ideia em uma frase: calcule a corrente de trabalho (i = P/U) e escolha o disjuntor imediatamente acima dela.
Resposta: alternativa E (DJ3, de 32 A).
