Um estudante construiu um medidor de pressão para apresentar em uma feira de ciências. Esse medidor consistia em um tubo de vidro, preenchido com um líquido de densidade $5{,}0 \times 10^{3}\ \text{kg/m}^3$ , no qual uma das extremidades está aberta e a outra está unida a um reservatório que contém um gás ideal à pressão de $1{,}2 \times 10^{5}$ Pa. No local em que ocorreu a feira de ciências a aceleração da gravidade era de $10\ \text{m/s}^2$ e a coluna de líquido assumiu uma posição estática de altura h, conforme indica a figura.

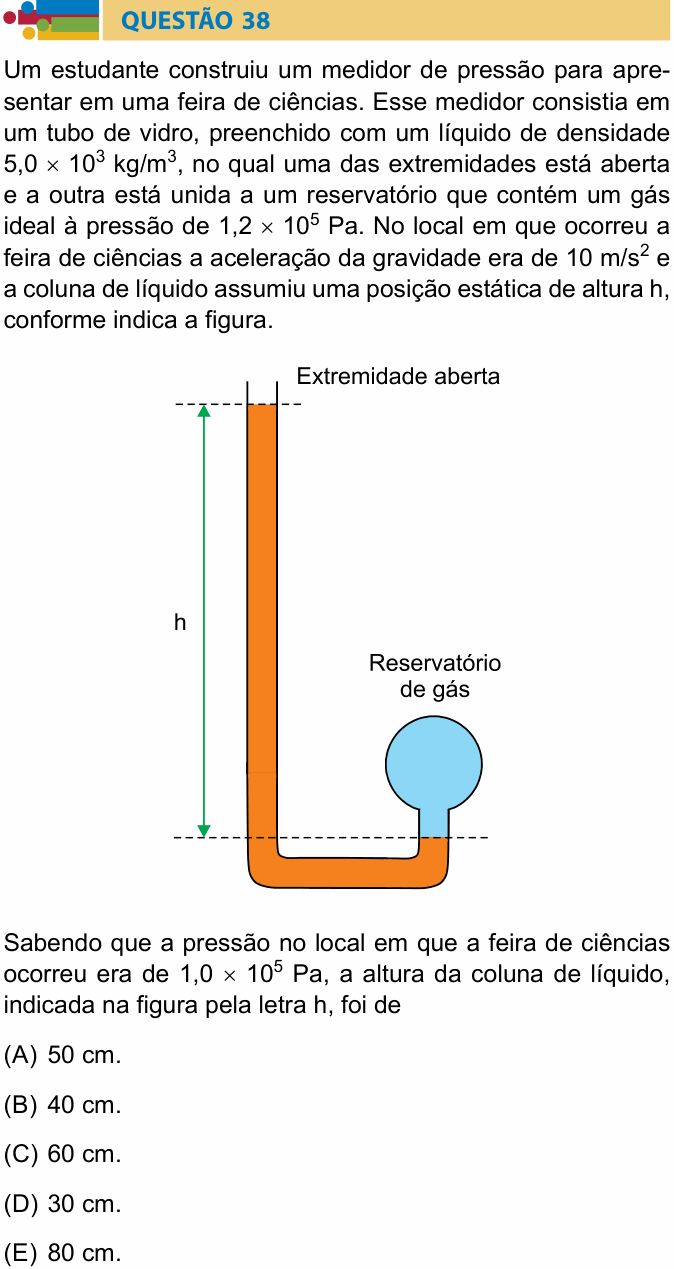

[Figura: tubo em forma de L com líquido. O ramo da esquerda é vertical e longo, com a “Extremidade aberta” no alto; o ramo da direita é curto e está ligado, por cima, a um “Reservatório de gás” esférico. Uma linha tracejada passa pelo nível do líquido no ramo da direita (logo abaixo do reservatório) e outra pelo topo da coluna de líquido no ramo da esquerda; a distância vertical entre essas duas linhas é indicada por h.]

Sabendo que a pressão no local em que a feira de ciências ocorreu era de $1{,}0 \times 10^{5}$ Pa, a altura da coluna de líquido, indicada na figura pela letra h, foi de

(A) 50 cm.

(B) 40 cm.

(D) 30 cm.

(E) 80 cm.

(Enunciado e figura: Vestibular Humanitas 2024 (2º semestre), Prova II — Humanitas/Vunesp.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade de Ciências Médicas Humanitas e à Fundação VUNESP.

Resolução comentada

O que a questão pede: o desnível h entre o líquido do lado do gás e o topo da coluna do lado aberto.

Passo 1 — dois pontos na mesma altura. No mesmo líquido em repouso, pontos no mesmo nível têm a mesma pressão. Pegue o nível da linha tracejada de baixo: do lado direito, o líquido está em contato com o gás, então a pressão ali é a do gás. Do lado esquerdo, nesse mesmo nível, a pressão é a atmosférica mais o peso da coluna h acima (lei de Stevin):

$p_{\text{gás}} = p_{\text{atm}} + d\,g\,h$

Passo 2 — isolar h:

$d\,g\,h = 1{,}2 \times 10^{5} - 1{,}0 \times 10^{5}$

$5{,}0 \times 10^{3} \times 10 \times h = 2{,}0 \times 10^{4}$

$h = \frac{2{,}0 \times 10^{4}}{5{,}0 \times 10^{4}} = 0{,}40\ \text{m}$

Ou seja, 40 cm. Faz sentido: o gás está com pressão maior que a do ar, então empurra o líquido para cima no ramo aberto.

⚠️ A armadilha: usar a pressão do gás inteira, $1{,}2 \times 10^{5} = d\,g\,h$ , o que daria 2,4 m. O manômetro de tubo aberto mede só a diferença entre a pressão do gás e a atmosférica, porque o ar também empurra o topo da coluna.

A ideia em uma frase: num manômetro de tubo aberto, o desnível do líquido mede o quanto a pressão do gás passa da atmosférica: Δp = d·g·h.

Resposta: alternativa B (40 cm).
