Unisa 2024 (2º semestre) — questão 40 de Física

Enunciado em texto

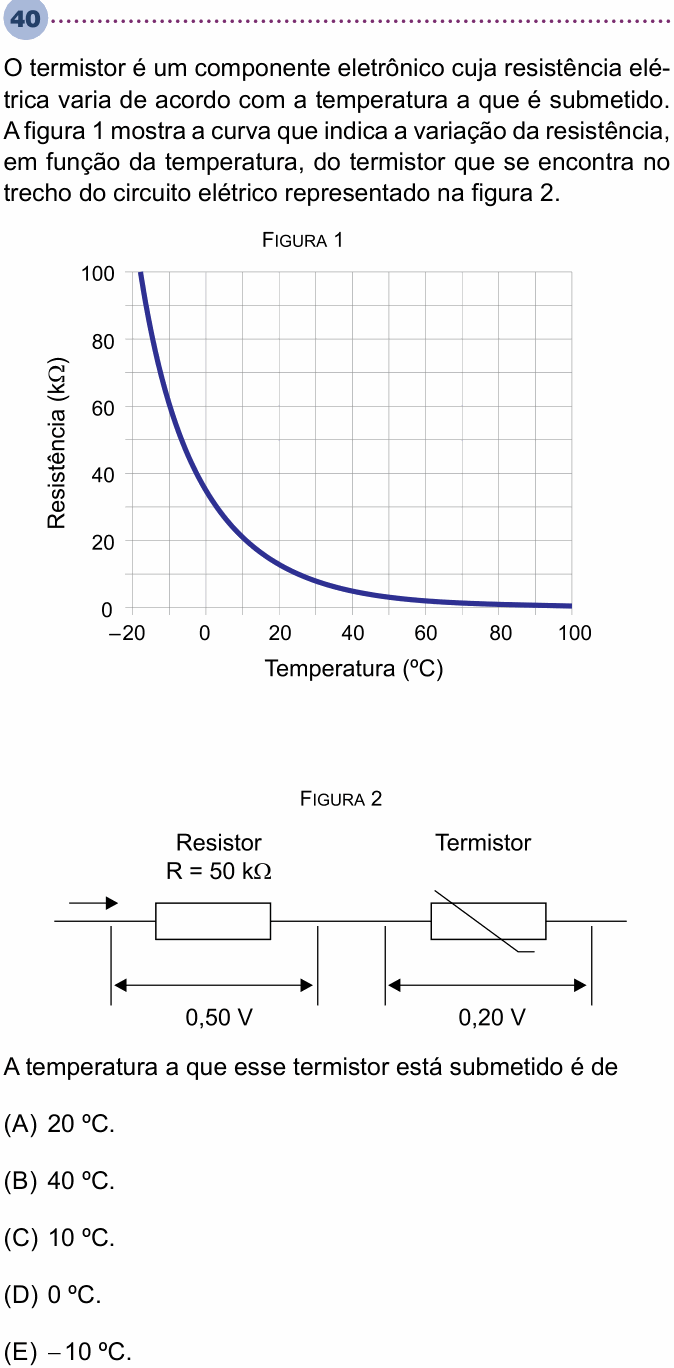

O termistor é um componente eletrônico cuja resistência elétrica varia de acordo com a temperatura a que é submetido. A figura 1 mostra a curva que indica a variação da resistência, em função da temperatura, do termistor que se encontra no trecho do circuito elétrico representado na figura 2.

[Figura 1: gráfico da Resistência ($\text{k}\Omega$), de 0 a 100, em função da Temperatura (°C), de –20 a 100, com quadriculado de 10 em 10 °C e de 10 em 10 $\text{k}\Omega$. A curva é decrescente e cada vez mais achatada: começa em cerca de 100 $\text{k}\Omega$ perto de –20 °C, passa por cerca de 35 $\text{k}\Omega$ em 0 °C, cerca de 20 $\text{k}\Omega$ em 10 °C, cerca de 13 $\text{k}\Omega$ em 20 °C e cerca de 5 $\text{k}\Omega$ em 40 °C, e fica quase em zero de 60 °C a 100 °C.]

[Figura 2: um trecho de fio com uma seta indicando o sentido da corrente, passando por um resistor de $R = 50\ \text{k}\Omega$ e, em seguida, por um termistor, em série. A tensão medida nos terminais do resistor é 0,50 V, e nos terminais do termistor, 0,20 V.]

A temperatura a que esse termistor está submetido é de

(A) 20 °C.

(B) 40 °C.

(C) 10 °C.

(D) 0 °C.

(E) –10 °C.

(Enunciado e figura: Vestibular Unisa 2024 (2º semestre), Medicina, Prova II — Unisa/Vunesp.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Universidade Santo Amaro (Unisa) e à Fundação VUNESP.
