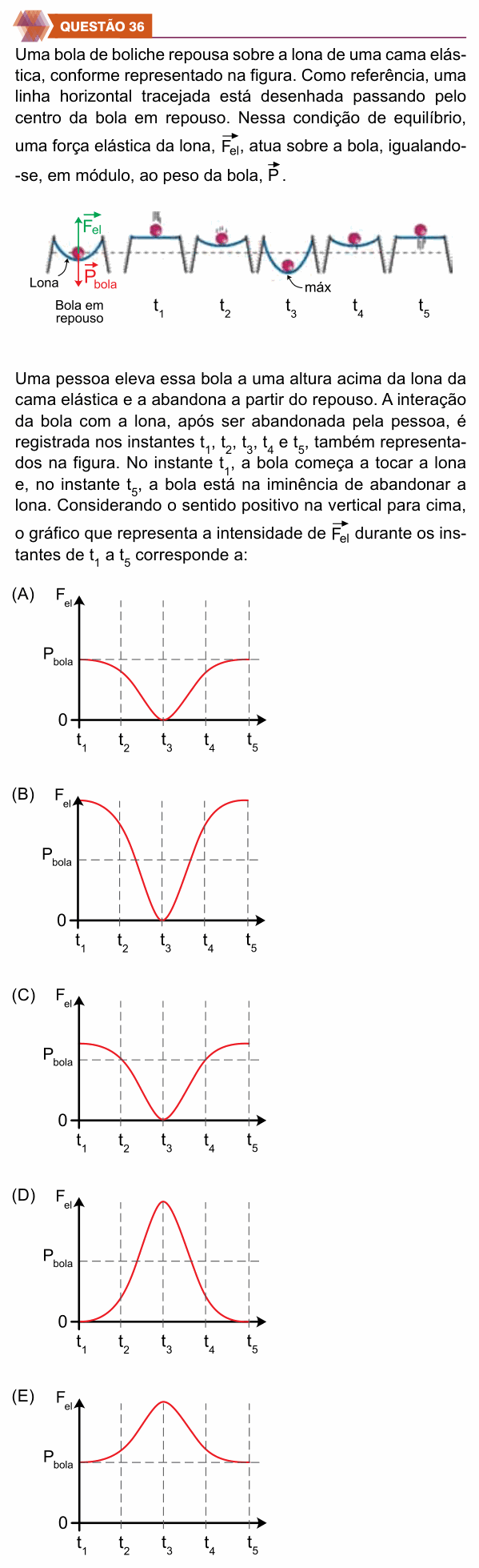

UNIFIMES 2026 (Trindade, 2º semestre) — questão 36 de Física

Enunciado em texto

Uma bola de boliche repousa sobre a lona de uma cama elástica, conforme representado na figura. Como referência, uma linha horizontal tracejada está desenhada passando pelo centro da bola em repouso. Nessa condição de equilíbrio, uma força elástica da lona, $\vec{F}_{el}$, atua sobre a bola, igualando-se, em módulo, ao peso da bola, $\vec{P}$.

[Figura: seis quadros lado a lado de uma cama elástica, com uma linha tracejada horizontal passando pelo centro da bola em repouso. 1º quadro, “Bola em repouso”: a lona afundada, com a bola no fundo; setas $\vec{F}_{el}$ (para cima) e $\vec{P}_{\text{bola}}$ (para baixo). $t_1$: lona plana, a bola acabando de tocá-la, vinda de cima. $t_2$: lona um pouco afundada, a bola descendo. $t_3$: lona com afundamento máximo (“máx”), bola abaixo da linha tracejada. $t_4$: lona um pouco afundada, a bola subindo. $t_5$: lona plana, bola prestes a deixá-la.]

Uma pessoa eleva essa bola a uma altura acima da lona da cama elástica e a abandona a partir do repouso. A interação da bola com a lona, após ser abandonada pela pessoa, é registrada nos instantes $t_1$, $t_2$, $t_3$, $t_4$ e $t_5$, também representados na figura. No instante $t_1$, a bola começa a tocar a lona e, no instante $t_5$, a bola está na iminência de abandonar a lona. Considerando o sentido positivo na vertical para cima, o gráfico que representa a intensidade de $\vec{F}_{el}$ durante os instantes de $t_1$ a $t_5$ corresponde a:

(A) [Gráfico: $F_{el}$ × tempo, de $t_1$ a $t_5$; começa em $P_{\text{bola}}$, cai suavemente até zero em $t_3$ e volta a $P_{\text{bola}}$ em $t_5$.]

(B) [Gráfico: $F_{el}$ × tempo; começa num valor acima de $P_{\text{bola}}$, cai até zero em $t_3$ (passando por $P_{\text{bola}}$ entre $t_2$ e $t_3$) e volta ao valor inicial em $t_5$.]

(C) [Gráfico: $F_{el}$ × tempo; começa um pouco acima de $P_{\text{bola}}$, passa por $P_{\text{bola}}$ em $t_2$, cai a zero em $t_3$, volta a $P_{\text{bola}}$ em $t_4$ e termina um pouco acima dele em $t_5$.]

(D) [Gráfico: $F_{el}$ × tempo; começa em zero em $t_1$, cresce passando por $P_{\text{bola}}$ perto de $t_2$, atinge um máximo bem acima de $P_{\text{bola}}$ em $t_3$, volta a passar por $P_{\text{bola}}$ perto de $t_4$ e chega a zero em $t_5$.]

(E) [Gráfico: $F_{el}$ × tempo; começa em $P_{\text{bola}}$ em $t_1$, sobe até um máximo em $t_3$ e volta a $P_{\text{bola}}$ em $t_5$.]

(Enunciado e figura: Vestibular de Medicina UNIFIMES 2026 (2º semestre), câmpus Trindade — UNIFIMES/Vunesp.)
