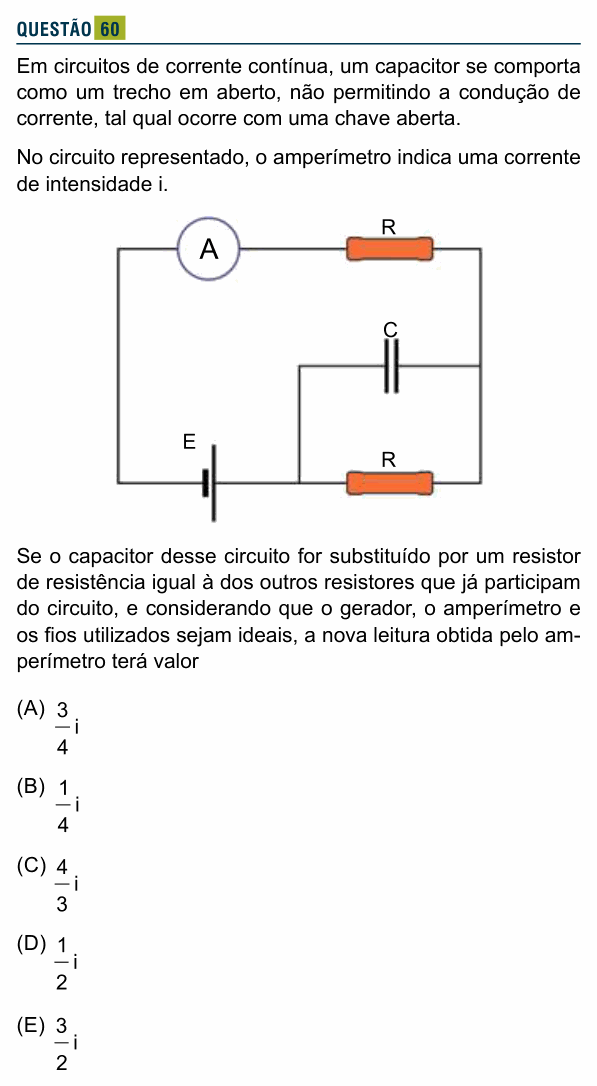

Santa Marcelina 2019 — questão 60 de Física

Enunciado em texto

Em circuitos de corrente contínua, um capacitor se comporta como um trecho em aberto, não permitindo a condução de corrente, tal qual ocorre com uma chave aberta.

No circuito representado, o amperímetro indica uma corrente de intensidade i.

[Figura: circuito retangular. No fio de cima, da esquerda para a direita, o amperímetro A e um resistor R; o canto superior direito desce pelo fio da direita. No fio de baixo, da esquerda para a direita, o gerador E, um nó e outro resistor R, até o fio da direita. Do nó de baixo sobe um fio que vai, à direita, até o capacitor C e daí ao fio da direita: o capacitor fica em paralelo com o resistor R de baixo.]

Se o capacitor desse circuito for substituído por um resistor de resistência igual à dos outros resistores que já participam do circuito, e considerando que o gerador, o amperímetro e os fios utilizados sejam ideais, a nova leitura obtida pelo amperímetro terá valor

(A) $\frac{3}{4}$i

(B) $\frac{1}{4}$i

(C) $\frac{4}{3}$i

(D) $\frac{1}{2}$i

(E) $\frac{3}{2}$i

(Enunciado e figura: Vestibular Santa Marcelina 2019 (1º semestre) — FASM/Vunesp.)
