Santa Marcelina 2013 (2º semestre) — questão 49 de Física

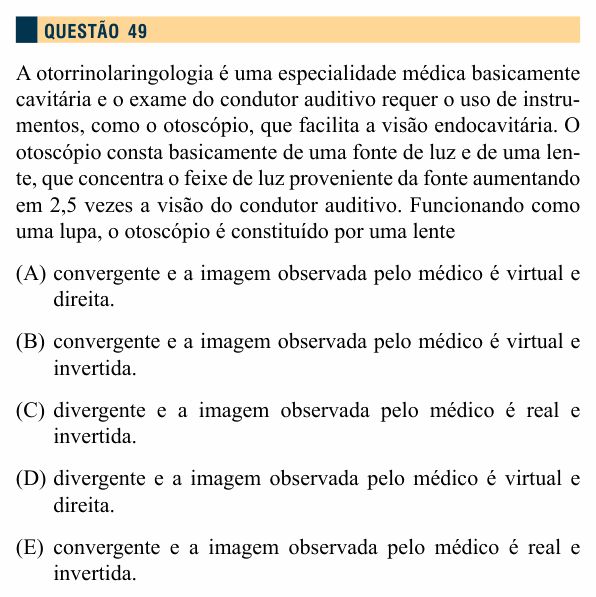

Enunciado em texto
A otorrinolaringologia é uma especialidade médica basicamente cavitária e o exame do condutor auditivo requer o uso de instrumentos, como o otoscópio, que facilita a visão endocavitária. O otoscópio consta basicamente de uma fonte de luz e de uma lente, que concentra o feixe de luz proveniente da fonte aumentando em 2,5 vezes a visão do condutor auditivo. Funcionando como uma lupa, o otoscópio é constituído por uma lente
(A) convergente e a imagem observada pelo médico é virtual e direita.
(B) convergente e a imagem observada pelo médico é virtual e invertida.
(C) divergente e a imagem observada pelo médico é real e invertida.
(D) divergente e a imagem observada pelo médico é virtual e direita.
(E) convergente e a imagem observada pelo médico é real e invertida.
(Enunciado: Vestibular Santa Marcelina 2013 (2º semestre) — FASM/Vunesp.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Faculdade Santa Marcelina (FASM) e à Fundação VUNESP.
Resolução comentada
O que a questão pede: o tipo de lente de uma lupa e as características da imagem que ela forma.
Passo 1 — o tipo de lente. A lente “concentra o feixe de luz” e aumenta a imagem 2,5 vezes. Só a lente convergente amplia; a divergente sempre forma imagem menor que o objeto. Isso já elimina (C) e (D).
Passo 2 — a imagem da lupa. Na lupa, o objeto fica entre a lente e o foco. Nessa posição, a lente convergente forma uma imagem virtual (do mesmo lado do objeto, vista “através” da lente), direita e maior. É o único caso em que a lente convergente dá imagem virtual.
Por que não as outras: (B) imagem virtual de uma lente é sempre direita, nunca invertida. (E) imagem real e invertida existe na lente convergente, mas com o objeto além do foco, e não é o que se vê olhando pela lupa.
⚠️ A armadilha: associar “imagem aumentada” a imagem real, como a do projetor (alternativa E). No projetor a imagem é real e invertida, projetada numa tela; na lupa, o observador olha pela lente e vê uma imagem virtual e direita.
A ideia em uma frase: lupa é lente convergente com o objeto antes do foco: imagem virtual, direita e maior.
Resposta: alternativa A (convergente; imagem virtual e direita).
