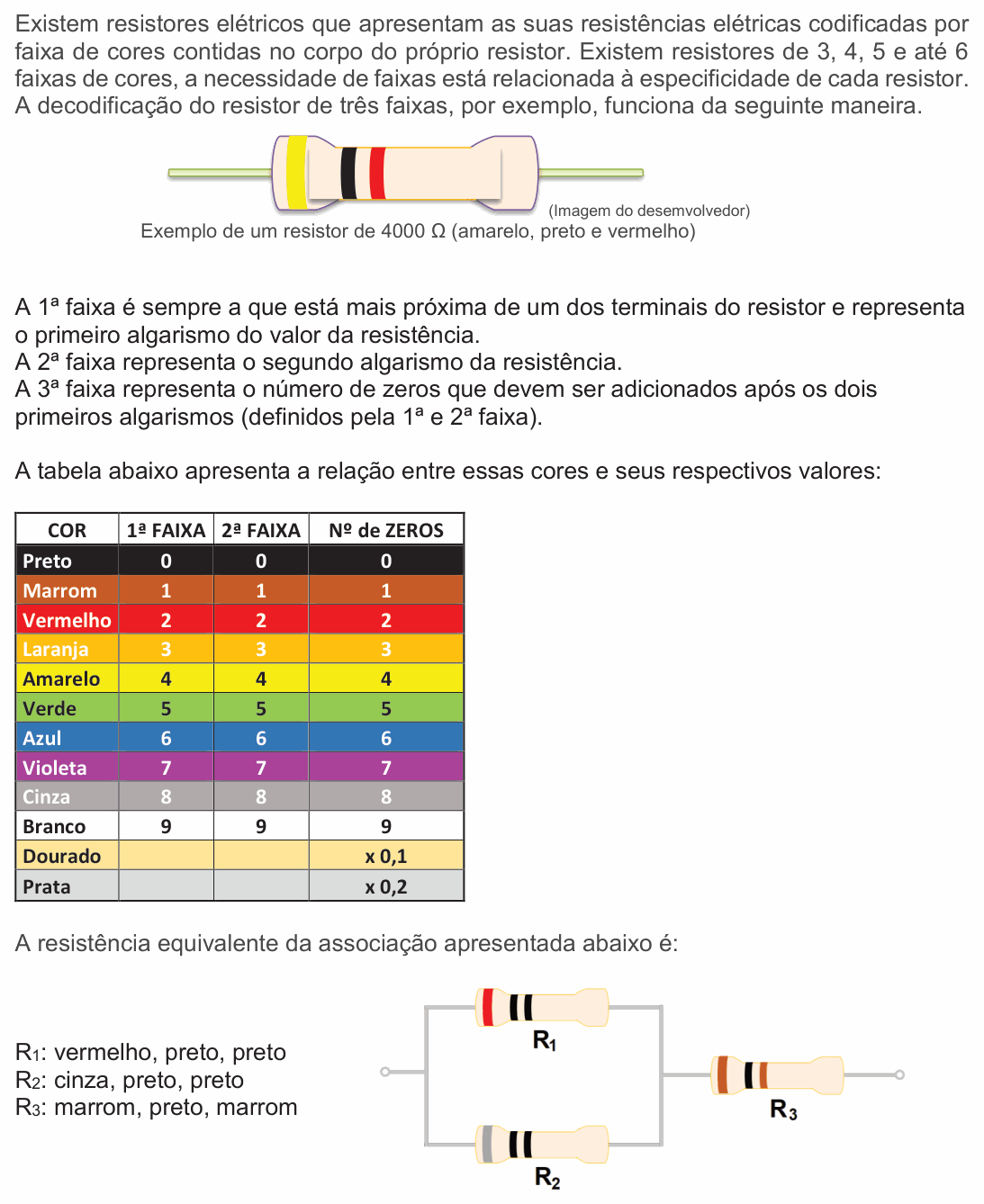

Enunciado em texto
Existem resistores elétricos que apresentam as suas resistências elétricas codificadas por faixa de cores contidas no corpo do próprio resistor. Existem resistores de 3, 4, 5 e até 6 faixas de cores, a necessidade de faixas está relacionada à especificidade de cada resistor. A decodificação do resistor de três faixas, por exemplo, funciona da seguinte maneira.
(Figura: desenho de um resistor com três faixas: amarela (perto de um terminal), preta e vermelha. Legenda: "Exemplo de um resistor de 4000 Ω (amarelo, preto e vermelho)". (Imagem do desenvolvedor))
A 1ª faixa é sempre a que está mais próxima de um dos terminais do resistor e representa o primeiro algarismo do valor da resistência.
A 2ª faixa representa o segundo algarismo da resistência.
A 3ª faixa representa o número de zeros que devem ser adicionados após os dois primeiros algarismos (definidos pela 1ª e 2ª faixa).
A tabela abaixo apresenta a relação entre essas cores e seus respectivos valores:
| Cor | 1ª | 2ª | Nº de zeros |
|---|---|---|---|
| Preto | 0 | 0 | 0 |
| Marrom | 1 | 1 | 1 |
| Vermelho | 2 | 2 | 2 |
| Laranja | 3 | 3 | 3 |
| Amarelo | 4 | 4 | 4 |
| Verde | 5 | 5 | 5 |
| Azul | 6 | 6 | 6 |
| Violeta | 7 | 7 | 7 |
| Cinza | 8 | 8 | 8 |
| Branco | 9 | 9 | 9 |
| Dourado | x 0,1 | ||
| Prata | x 0,2 |
1ª e 2ª: 1ª faixa e 2ª faixa.
A resistência equivalente da associação apresentada abaixo é:
: vermelho, preto, preto
: cinza, preto, preto
: marrom, preto, marrom
(Figura: entre dois terminais, os resistores (em cima) e (embaixo) estão ligados em paralelo, e esse conjunto está em série com , à direita.)
(Enunciado e figura: Vestibular PUC-SP 2022 (Inverno) — PUC-SP.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica de São Paulo (PUC-SP).
Resolução comentada
O que a questão pede: ler os três resistores pelo código de cores e calcular a resistência equivalente da associação ( em paralelo com , tudo em série com ).
Passo 1 — ler as cores. Dois algarismos e depois o número de zeros:
: vermelho (2), preto (0), preto (nenhum zero) → .
: cinza (8), preto (0), preto (nenhum zero) → .
: marrom (1), preto (0), marrom (um zero) → .
Passo 2 — o paralelo. Para dois resistores, produto sobre soma:
Passo 3 — a série com .
⚠️ A armadilha: ler a 3ª faixa como algarismo em vez de número de zeros. Em (marrom, preto, marrom), escrever "101 Ω" ou "10 Ω" em vez de 100 Ω muda a resposta. Confira com o exemplo do enunciado: amarelo (4), preto (0), vermelho (2 zeros) = 4000 Ω.
A ideia em uma frase: decodifique as cores (dois algarismos e depois os zeros), faça o paralelo por produto sobre soma e some a série.
Resposta: a resistência equivalente é 116 Ω.
