PUC-SP 2008 — questão 17 de Física
Enunciado em texto

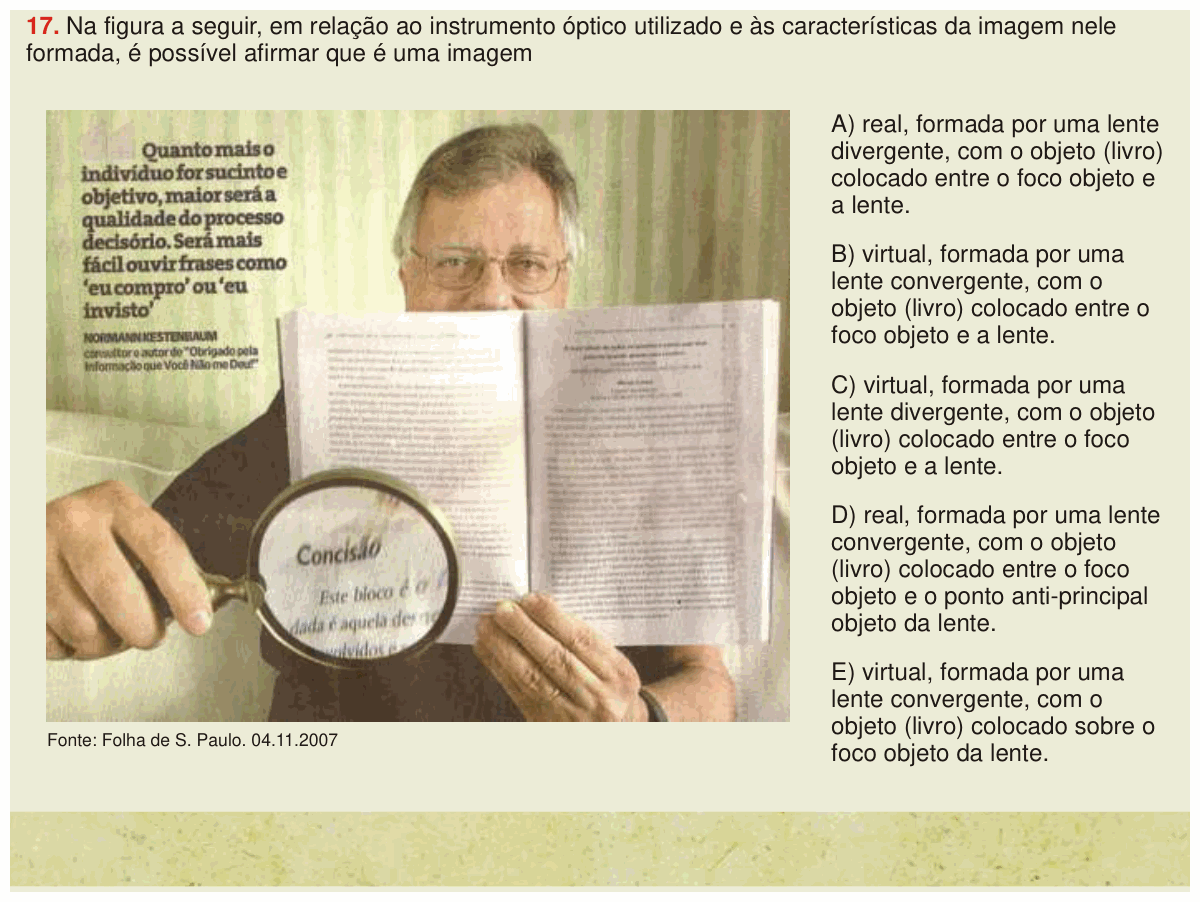

Na figura a seguir, em relação ao instrumento óptico utilizado e às características da imagem nele formada, é possível afirmar que é uma imagem
[Foto: um homem segura um livro aberto e, à frente dele, uma lupa (lente de aumento com cabo). Através da lupa, a palavra “Concisão” e o texto do livro aparecem direitos e bem maiores do que no resto da página. Ao lado, uma citação de Normann Kestenbaum.]
Fonte: Folha de S. Paulo. 04.11.2007
(A) real, formada por uma lente divergente, com o objeto (livro) colocado entre o foco objeto e a lente.
(B) virtual, formada por uma lente convergente, com o objeto (livro) colocado entre o foco objeto e a lente.
(C) virtual, formada por uma lente divergente, com o objeto (livro) colocado entre o foco objeto e a lente.
(D) real, formada por uma lente convergente, com o objeto (livro) colocado entre o foco objeto e o ponto anti-principal objeto da lente.
(E) virtual, formada por uma lente convergente, com o objeto (livro) colocado sobre o foco objeto da lente.
(Enunciado e figura: Vestibular PUC-SP 2008 — PUC-SP.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica de São Paulo (PUC-SP).
Resolução comentada
O que a questão pede: classificar a imagem da lupa da foto e dizer onde está o objeto.
Passo 1 — o que a foto mostra. O texto visto através da lupa aparece direito e ampliado, e o vemos olhando pela própria lente, sem projetar em nenhuma tela.
Passo 2 — que lente faz isso. Lente divergente só forma imagem virtual, direita e menor. Imagem maior e direita só sai de lente convergente.
Passo 3 — onde está o objeto. Na lente convergente:
• objeto além do ponto antiprincipal: imagem real, invertida e menor;
• entre o antiprincipal e o foco: real, invertida e maior;
• sobre o foco: imagem imprópria (no infinito), não há imagem definida;
• entre o foco e a lente: virtual, direita e maior. É o caso da lupa.
Por que não as outras: (A) e (C) usam lente divergente, que só diminui; (D) daria imagem real e invertida; (E) põe o objeto no foco, onde a imagem vai para o infinito.
⚠️ A armadilha: a (D). Ela também tem lente convergente e imagem maior, mas real e invertida, que é a do projetor, não a da lupa. A lupa mostra o texto de cabeça para cima.
A ideia em uma frase: lupa é lente convergente com o objeto entre o foco e a lente: imagem virtual, direita e ampliada.
Resposta: alternativa B.
