PUC-PR 2023 (inverno, Medicina) — questão 40 de Física

Enunciado em texto

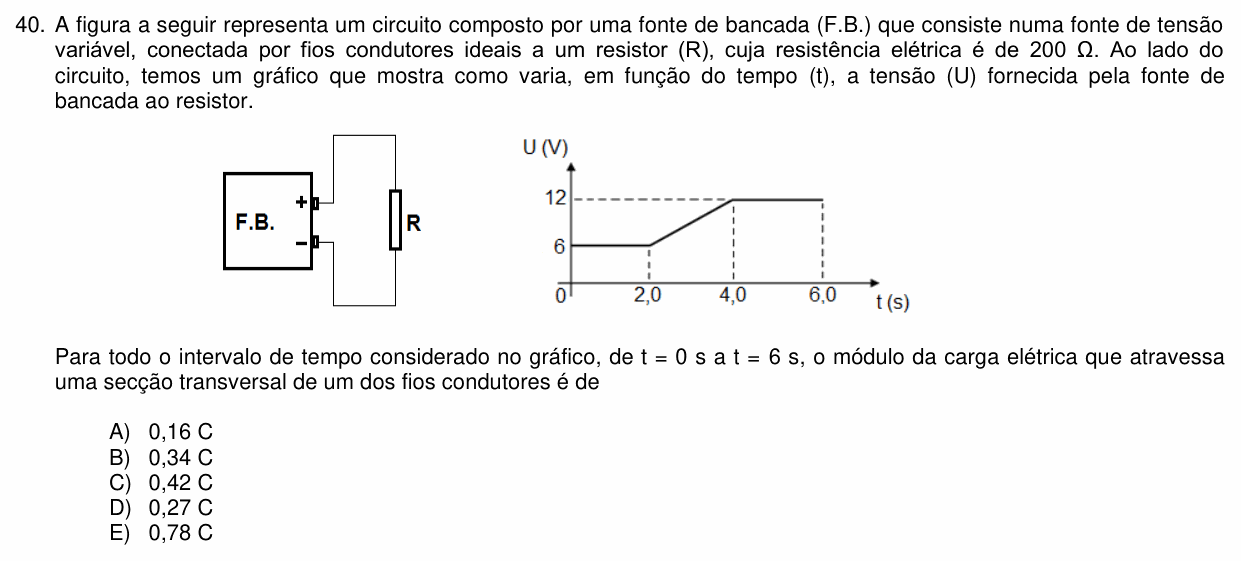

A figura a seguir representa um circuito composto por uma fonte de bancada (F.B.) que consiste numa fonte de tensão variável, conectada por fios condutores ideais a um resistor (R), cuja resistência elétrica é de 200 Ω. Ao lado do circuito, temos um gráfico que mostra como varia, em função do tempo (t), a tensão (U) fornecida pela fonte de bancada ao resistor.

[Figura: à esquerda, a fonte de bancada F.B., com terminais + e −, ligada por dois fios ao resistor R. À direita, gráfico U (V) × t (s): U vale 6 V de t = 0 a t = 2,0 s, sobe em reta de 6 V para 12 V entre t = 2,0 s e t = 4,0 s, e fica em 12 V de t = 4,0 s a t = 6,0 s.]

Para todo o intervalo de tempo considerado no gráfico, de t = 0 s a t = 6 s, o módulo da carga elétrica que atravessa uma secção transversal de um dos fios condutores é de

(A) 0,16 C

(B) 0,34 C

(C) 0,42 C

(D) 0,27 C

(E) 0,78 C

(Enunciado e figura: Vestibular PUCPR 2023 (Inverno), Medicina — PUCPR.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica do Paraná (PUCPR).
