PUC-Campinas 2005 — questão 32 de Física
Enunciado em texto

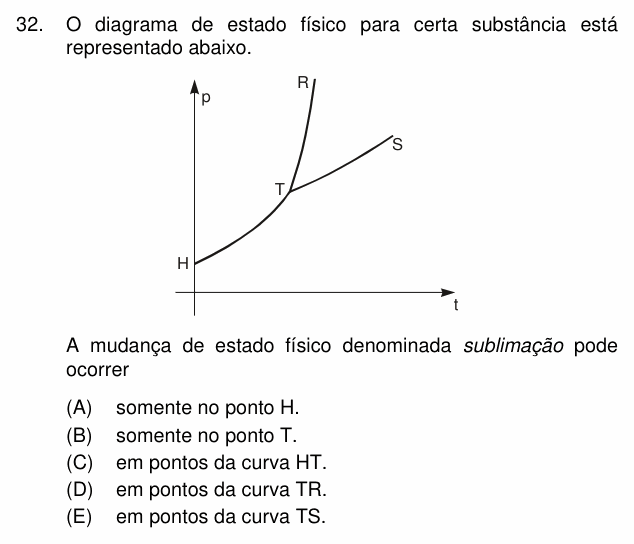

O diagrama de estado físico para certa substância está representado abaixo.
[Diagrama de fases: pressão p no eixo vertical e temperatura t no eixo horizontal. Uma curva parte do ponto H, no eixo vertical, e sobe curvando-se até o ponto T. De T saem duas curvas: uma muito inclinada, quase vertical, que sobe até o ponto R, e outra menos inclinada, que vai para a direita e para cima até o ponto S.]
A mudança de estado físico denominada sublimação pode ocorrer
(A) somente no ponto H.
(B) somente no ponto T.
(C) em pontos da curva HT.
(D) em pontos da curva TR.
(E) em pontos da curva TS.
(Enunciado e figura: Vestibular PUC-Campinas 2005, Prova Geral — PUC-Campinas.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica de Campinas (PUC-Campinas).
Resolução comentada
O que a questão pede: em que parte do diagrama de fases acontece a sublimação (passagem direta entre sólido e vapor).
Passo 1 — o que são as curvas. Num diagrama de fases, cada curva reúne os pares (pressão, temperatura) em que dois estados coexistem, e é sobre elas que ocorre a mudança de estado. As três curvas se encontram no ponto triplo T, o único ponto em que sólido, líquido e vapor coexistem.
Passo 2 — quem é quem. A curva TR, quase vertical, é a de fusão (sólido–líquido): a temperatura de fusão muda pouco com a pressão. A curva TS, que segue até temperaturas mais altas, é a de vaporização (líquido–vapor). A curva HT, que fica abaixo do ponto triplo (pressões e temperaturas mais baixas), é a de sublimação (sólido–vapor): abaixo da pressão do ponto triplo, o líquido não existe, e o sólido vira vapor diretamente.
Passo 3 — a resposta. A sublimação ocorre em pontos da curva HT.
Por que não as outras: H é só uma extremidade da curva desenhada (A); no ponto T coexistem os três estados, e a sublimação não se limita a ele (B); TR é fusão (D); TS é vaporização (E).
⚠️ A armadilha: marcar o ponto triplo (B), porque ali “também tem sólido e vapor juntos”. O ponto triplo é um único ponto; a sublimação acontece ao longo de toda a curva abaixo dele.
A ideia em uma frase: no diagrama de fases, a curva abaixo do ponto triplo, que separa sólido de vapor, é a da sublimação.
Resposta: alternativa C (em pontos da curva HT).
