ENEM 2012 PPL — questão 49 de Física
Enunciado em texto

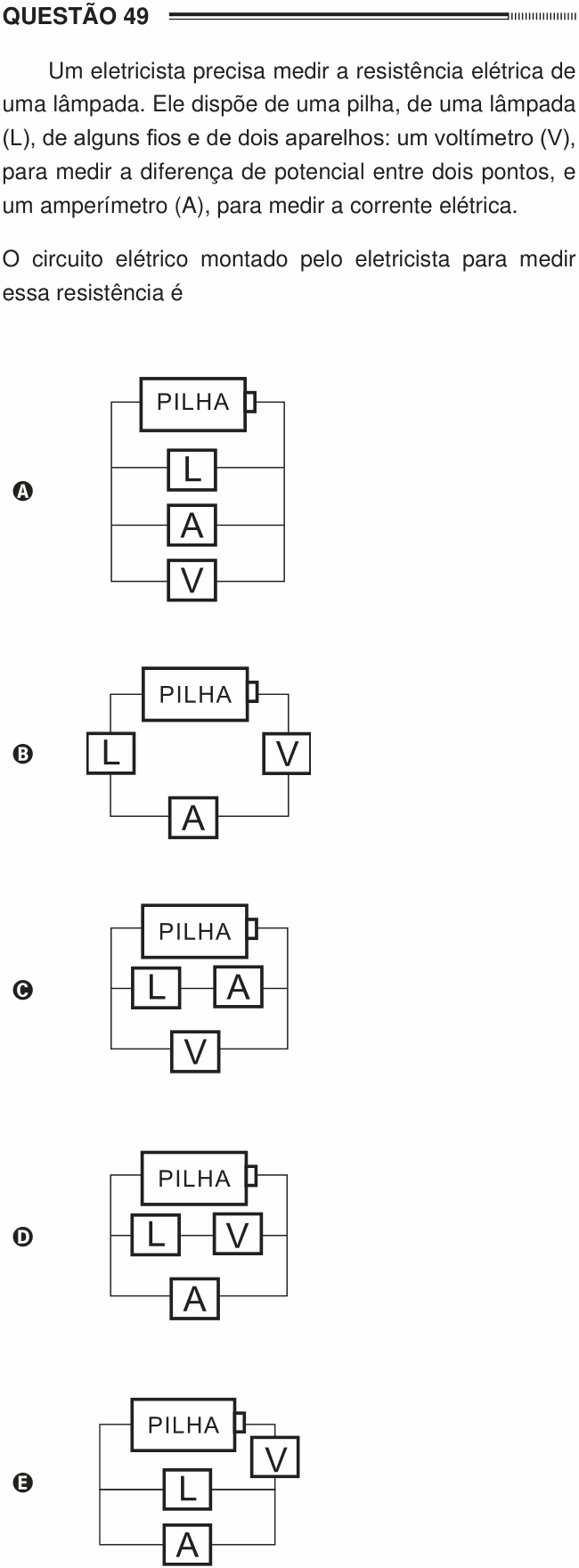

Um eletricista precisa medir a resistência elétrica de uma lâmpada. Ele dispõe de uma pilha, de uma lâmpada (L), de alguns fios e de dois aparelhos: um voltímetro (V), para medir a diferença de potencial entre dois pontos, e um amperímetro (A), para medir a corrente elétrica.
O circuito elétrico montado pelo eletricista para medir essa resistência é
a) [Esquema: a PILHA, em cima, ligada entre um fio vertical à esquerda e outro à direita; entre esses dois fios há três ramos em paralelo, um com L, outro com A e outro com V. Tudo fica em paralelo com a pilha.]
b) [Esquema: um único laço com PILHA, V, A e L, todos em série.]
c) [Esquema: a PILHA ligada entre o fio da esquerda e o da direita; entre eles, um ramo com L e A em série e, abaixo, outro ramo só com V. Ou seja: A em série com L, e V em paralelo com esse conjunto.]
d) [Esquema: a PILHA ligada entre o fio da esquerda e o da direita; entre eles, um ramo com L e V em série e, abaixo, outro ramo só com A.]
e) [Esquema: a PILHA, em cima, ligada em série com V; abaixo, entre o fio da esquerda e o da direita, um ramo com L e outro ramo com A, em paralelo.]
(Enunciado e figura: ENEM 2012 PPL (2ª aplicação), Caderno 3 – Branco — INEP.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem ao ENEM.
Resolução comentada
O que a questão pede: o circuito em que dá para medir, ao mesmo tempo, a corrente que passa na lâmpada e a tensão nela, para depois calcular .
Passo 1 — como se liga cada medidor.
• O amperímetro mede a corrente que passa por dentro dele. Então ele vai em série com a lâmpada. Por isso ele tem resistência quase nula: não atrapalha a corrente.
• O voltímetro mede a diferença de potencial entre dois pontos. Então ele vai em paralelo com a lâmpada. Por isso ele tem resistência enorme: quase não desvia corrente.
Passo 2 — procurar esse arranjo. Na (C), L e A estão no mesmo ramo, em série, e V está ligado entre as mesmas duas pontas desse ramo. Como a tensão no amperímetro ideal é praticamente zero, o voltímetro lê a tensão da lâmpada. Daí:
Por que não as outras:
• (A): o amperímetro está em paralelo com a pilha. Com resistência quase nula, ele faz um curto-circuito: a corrente passa toda por ele, não pela lâmpada.
• (B): o voltímetro está em série. Com sua resistência enorme, a corrente fica praticamente nula e a lâmpada nem acende.
• (D): de novo o voltímetro em série com a lâmpada (corrente quase nula nesse ramo) e o amperímetro em curto com a pilha.
• (E): o voltímetro em série com a pilha bloqueia a corrente; e o amperímetro em paralelo com a lâmpada a deixaria em curto.
⚠️ A armadilha: inverter os papéis (alternativa D): pôr o voltímetro “no caminho” da corrente e o amperímetro “de lado”. Lembre: amperímetro dentro do caminho, voltímetro ao lado, nas duas pontas.
A ideia em uma frase: amperímetro em série, voltímetro em paralelo; com as duas leituras, R = U/i.
Resposta: alternativa C.
