ENEM 2012 PPL — questão 46 de Física
Enunciado em texto

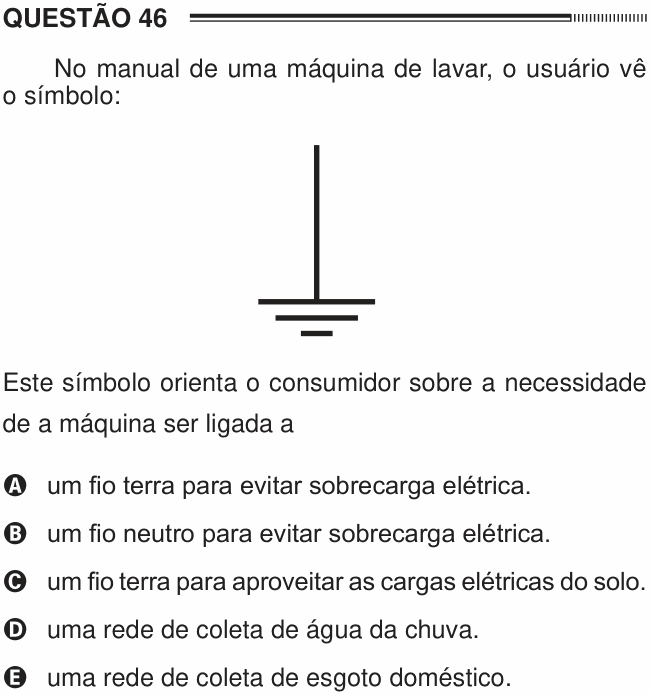

No manual de uma máquina de lavar, o usuário vê o símbolo:
[Figura: um traço vertical que termina, embaixo, em três traços horizontais paralelos, cada um mais curto que o de cima.]
Este símbolo orienta o consumidor sobre a necessidade de a máquina ser ligada a
a) um fio terra para evitar sobrecarga elétrica.
b) um fio neutro para evitar sobrecarga elétrica.
c) um fio terra para aproveitar as cargas elétricas do solo.
d) uma rede de coleta de água da chuva.
e) uma rede de coleta de esgoto doméstico.
(Enunciado e figura: ENEM 2012 PPL (2ª aplicação), Caderno 3 – Branco — INEP.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem ao ENEM.
Resolução comentada
O que a questão pede: reconhecer o símbolo e dizer para que serve a ligação que ele indica.
Passo 1 — o símbolo. Um traço vertical terminando em três traços horizontais, cada vez menores, é o símbolo internacional de terra (aterramento). Ele indica que a carcaça metálica do aparelho deve ser ligada a um fio terra, que vai até uma haste enterrada no solo.
Passo 2 — para que serve. Se algum fio energizado encostar na carcaça (um defeito de isolamento, comum em máquina que lida com água), a carcaça ficaria “eletrizada”. Com o fio terra, essa corrente de fuga encontra um caminho de resistência muito baixa até o solo, em vez de passar pelo corpo de quem tocar na máquina. Assim se evita o choque, e o excesso de corrente ainda faz o disjuntor (ou o DR) desarmar.
Passo 3 — a alternativa. A única que liga o símbolo ao fio terra com finalidade de proteção é a (A). A expressão “evitar sobrecarga elétrica” está sendo usada no sentido de não deixar carga e corrente indesejadas se acumularem no aparelho: elas são escoadas para a terra.
Por que não as outras: (B) o neutro é o fio de retorno da corrente de funcionamento, tem outro símbolo e outra função. (C) o solo não é uma fonte de cargas para “aproveitar”: o terra serve para escoar cargas, não para tirá-las do chão. (D) e (E) confundem o símbolo elétrico com instalações hidráulicas.
⚠️ A armadilha: a (C), que também fala em fio terra. O fio terra não fornece energia ao aparelho; ele é uma via de segurança por onde a corrente indesejada vai embora.
A ideia em uma frase: o fio terra dá à corrente de fuga um caminho fácil até o solo, e assim ela não passa por você.
Resposta: alternativa A (um fio terra).
