ENEM 2004 — questão 14 de Física

Enunciado em texto

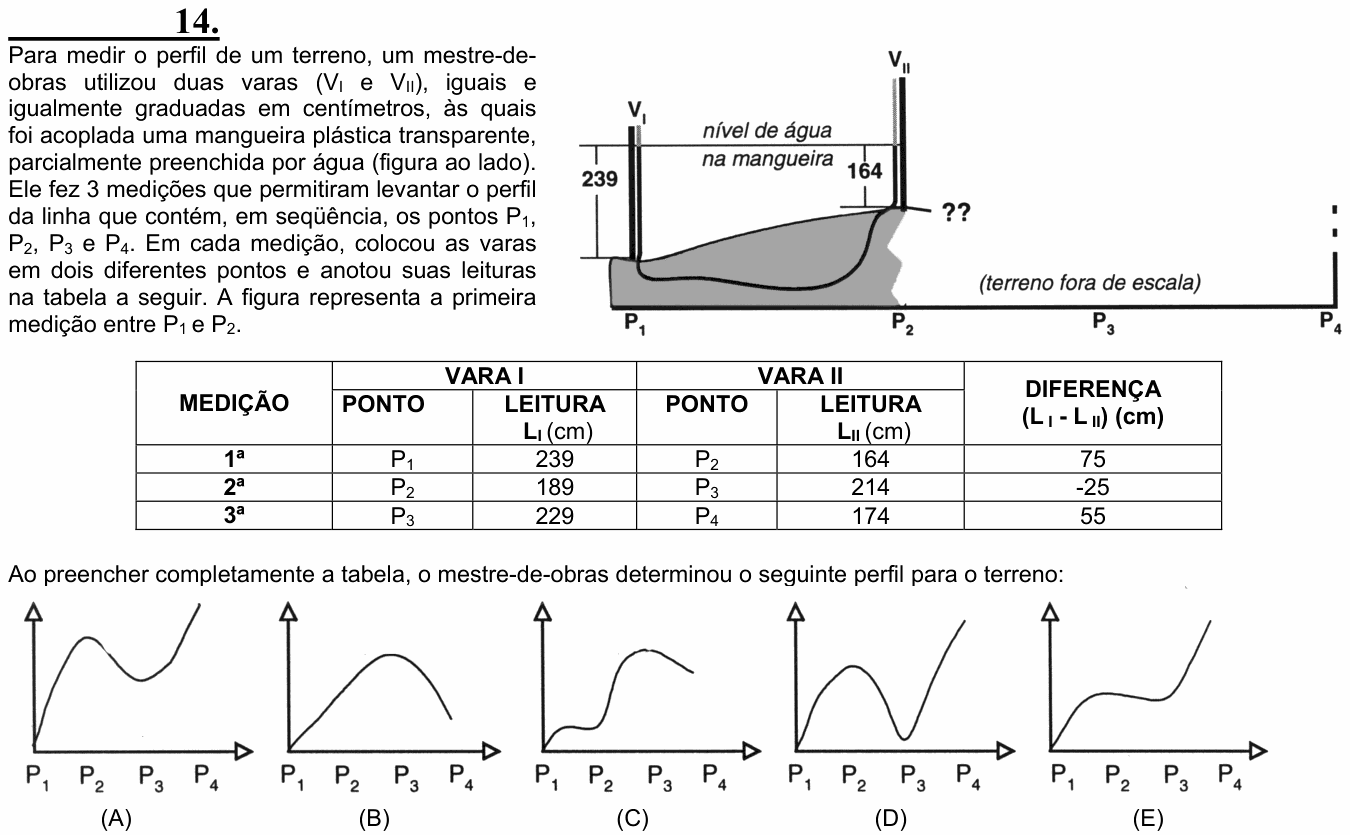

Para medir o perfil de um terreno, um mestre-de-obras utilizou duas varas ($V_{\text{I}}$ e $V_{\text{II}}$), iguais e igualmente graduadas em centímetros, às quais foi acoplada uma mangueira plástica transparente, parcialmente preenchida por água (figura ao lado). Ele fez 3 medições que permitiram levantar o perfil da linha que contém, em seqüência, os pontos $P_1$, $P_2$, $P_3$ e $P_4$. Em cada medição, colocou as varas em dois diferentes pontos e anotou suas leituras na tabela a seguir. A figura representa a primeira medição entre $P_1$ e $P_2$.

[Figura: a vara $V_{\text{I}}$ está fincada no ponto $P_1$, num terreno mais baixo, e a vara $V_{\text{II}}$ no ponto $P_2$, num terreno mais alto; o solo sobe de $P_1$ para $P_2$. Uma mangueira desce por uma vara, passa por baixo do terreno e sobe pela outra. Uma linha horizontal marca o “nível de água na mangueira”, igual nas duas varas. Na vara $V_{\text{I}}$, a distância do solo até esse nível é 239; na vara $V_{\text{II}}$, é 164. Depois de $P_2$, o perfil do terreno está indicado por “??”. Ao longo da linha horizontal de baixo estão marcados $P_1$, $P_2$, $P_3$ e $P_4$, com a nota “(terreno fora de escala)”.]

Ao preencher completamente a tabela, o mestre-de-obras determinou o seguinte perfil para o terreno:

a) [Gráfico de altura × posição: sobe de $P_1$ até um máximo perto de $P_2$; desce até um mínimo em $P_3$, que fica bem acima do nível de $P_1$; depois sobe até $P_4$, acima do máximo de $P_2$.]

b) [Gráfico: sobe de $P_1$ até um máximo entre $P_2$ e $P_3$ e depois desce até $P_4$.]

c) [Gráfico: sobe um pouco logo depois de $P_1$ e fica quase plano até $P_2$; sobe bastante até um máximo perto de $P_3$; desce um pouco até $P_4$.]

d) [Gráfico: sobe de $P_1$ até um máximo em $P_2$; desce até um vale fundo em $P_3$, quase no nível de $P_1$; sobe muito até $P_4$, acima de $P_2$.]

e) [Gráfico: sobe de $P_1$ até $P_2$; fica quase plano de $P_2$ a $P_3$; sobe muito até $P_4$.]

(Enunciado e figura: ENEM 2004, prova 1 – Amarela — INEP.)
