UFU 2020-2 — questão 23 de Física

Enunciado em texto

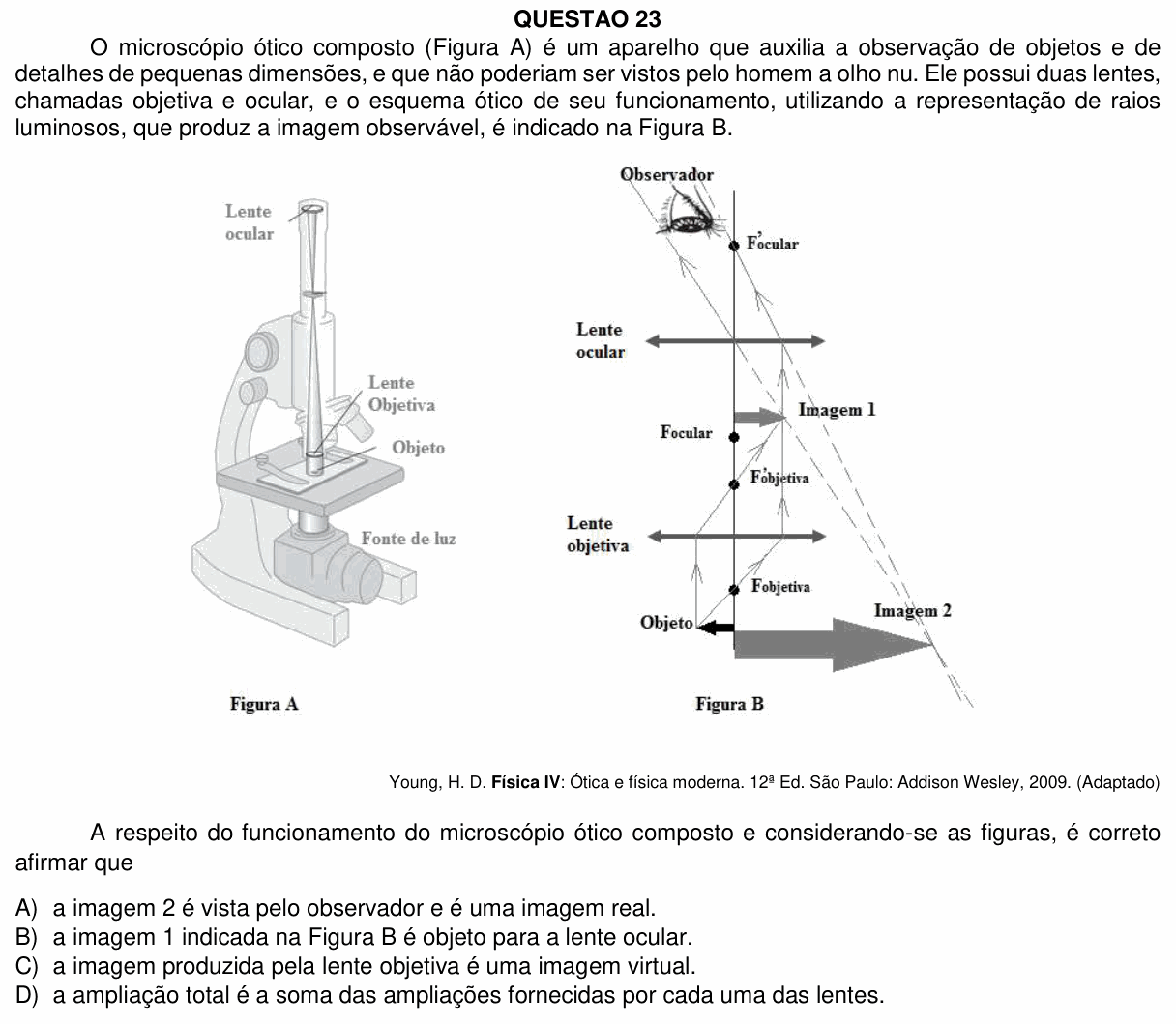

O microscópio ótico composto (Figura A) é um aparelho que auxilia a observação de objetos e de detalhes de pequenas dimensões, e que não poderiam ser vistos pelo homem a olho nu. Ele possui duas lentes, chamadas objetiva e ocular, e o esquema ótico de seu funcionamento, utilizando a representação de raios luminosos, que produz a imagem observável, é indicado na Figura B.

[Figura A: desenho de um microscópio, com a “Lente ocular” no alto do tubo, a “Lente Objetiva” embaixo, o “Objeto” sobre a platina e a “Fonte de luz” na base.]

[Figura B: esquema vertical de raios, com o “Observador” (um olho) no alto. De cima para baixo, ao longo do eixo: $F^{\prime}_{\text{ocular}}$, a “Lente ocular”, a “Imagem 1” (seta cinza apontando para a direita), $F_{\text{ocular}}$, $F^{\prime}_{\text{objetiva}}$, a “Lente objetiva”, $F_{\text{objetiva}}$ e o “Objeto” (seta preta pequena apontando para a esquerda), um pouco além de $F_{\text{objetiva}}$. A Imagem 1 fica entre a lente ocular e $F_{\text{ocular}}$, e é formada pelo cruzamento de raios reais que saem da objetiva. A “Imagem 2”, uma seta cinza bem maior apontando para a direita, aparece embaixo, ao lado do objeto, no cruzamento dos prolongamentos tracejados dos raios que saem da ocular em direção ao observador.]

Young, H. D. Física IV: Ótica e física moderna. 12ª Ed. São Paulo: Addison Wesley, 2009. (Adaptado)

A respeito do funcionamento do microscópio ótico composto e considerando-se as figuras, é correto afirmar que

A) a imagem 2 é vista pelo observador e é uma imagem real.

B) a imagem 1 indicada na Figura B é objeto para a lente ocular.

C) a imagem produzida pela lente objetiva é uma imagem virtual.

D) a ampliação total é a soma das ampliações fornecidas por cada uma das lentes.
