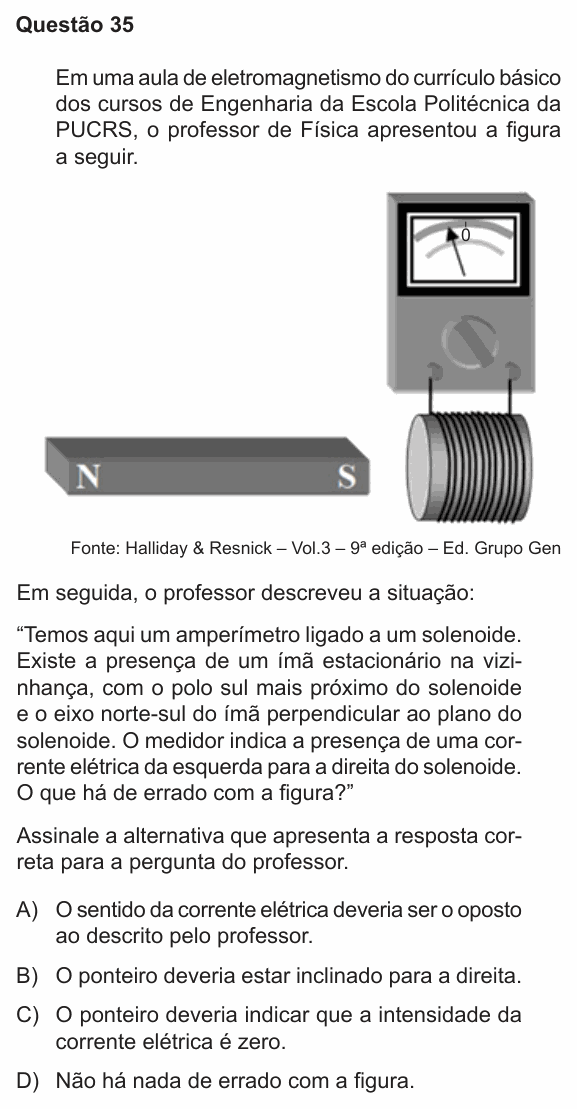

PUC-RS 2022 — questão 35 de Física
Enunciado em texto
Em uma aula de eletromagnetismo do currículo básico dos cursos de Engenharia da Escola Politécnica da PUCRS, o professor de Física apresentou a figura a seguir.
[Figura: um ímã em barra, deitado, com o polo N à esquerda e o polo S à direita, perto de um solenoide (bobina) cujos terminais estão ligados a um amperímetro. O ponteiro do amperímetro aparece um pouco inclinado para a esquerda da marca zero.]
Fonte: Halliday & Resnick – Vol.3 – 9ª edição – Ed. Grupo Gen
Em seguida, o professor descreveu a situação:
“Temos aqui um amperímetro ligado a um solenoide. Existe a presença de um ímã estacionário na vizinhança, com o polo sul mais próximo do solenoide e o eixo norte-sul do ímã perpendicular ao plano do solenoide. O medidor indica a presença de uma corrente elétrica da esquerda para a direita do solenoide. O que há de errado com a figura?”
Assinale a alternativa que apresenta a resposta correta para a pergunta do professor.
(A) O sentido da corrente elétrica deveria ser o oposto ao descrito pelo professor.
(B) O ponteiro deveria estar inclinado para a direita.
(C) O ponteiro deveria indicar que a intensidade da corrente elétrica é zero.
(D) Não há nada de errado com a figura.
(Enunciado e figura: Concurso Vestibular PUC-RS 2022 (Verão) — PUCRS.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica do Rio Grande do Sul (PUCRS).
Resolução comentada
O que a questão pede: o erro de uma figura que mostra corrente num solenoide ao lado de um ímã parado.
Passo 1 — lei de Faraday. Corrente induzida só aparece quando o fluxo magnético através do solenoide varia com o tempo:
Passo 2 — com o ímã estacionário, o campo que ele produz no solenoide é constante: o fluxo não varia, a força eletromotriz induzida é zero e não há corrente. O ponteiro deveria estar no zero.
Por que não as outras: (A) e (B) discutem o sentido da corrente, mas o problema é que não há corrente nenhuma; (D) aceita a figura, que está errada.
⚠️ A armadilha: pensar que “ímã perto de bobina” basta para gerar corrente e ficar discutindo o sentido pela lei de Lenz. Lenz só entra quando há variação de fluxo: aproximando ou afastando o ímã, por exemplo.
A ideia em uma frase: indução precisa de variação de fluxo: ímã parado perto de bobina parada não gera corrente.
Resposta: alternativa C (o ponteiro deveria indicar zero).
