PUC-RS 2015 (inverno) — questão 9 de Física

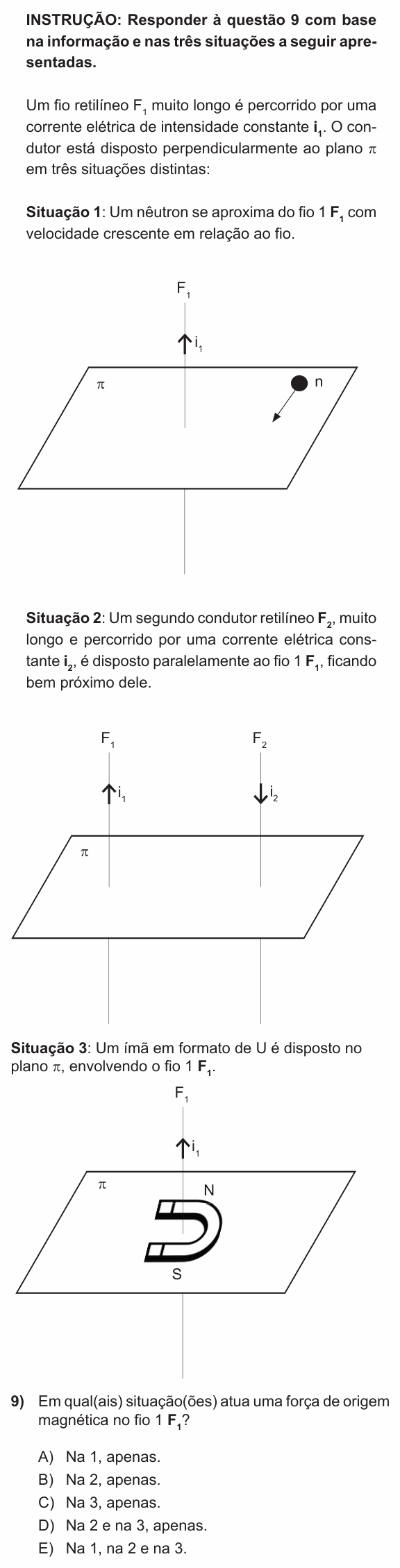

Enunciado em texto

INSTRUÇÃO: Responder à questão 9 com base na informação e nas três situações a seguir apresentadas.

Um fio retilíneo $F_1$ muito longo é percorrido por uma corrente elétrica de intensidade constante $\mathbf{i_1}$. O condutor está disposto perpendicularmente ao plano π em três situações distintas:

Situação 1: Um nêutron se aproxima do fio 1 $\mathbf{F_1}$ com velocidade crescente em relação ao fio.

[Figura: o fio $F_1$, vertical, atravessa o plano π, com a corrente $i_1$ para cima. Sobre o plano, um nêutron n com uma seta apontando na direção do fio.]

Situação 2: Um segundo condutor retilíneo $\mathbf{F_2}$, muito longo e percorrido por uma corrente elétrica constante $\mathbf{i_2}$, é disposto paralelamente ao fio 1 $\mathbf{F_1}$, ficando bem próximo dele.

[Figura: os fios $F_1$ e $F_2$, verticais e paralelos, atravessam o plano π; em $F_1$ a corrente $i_1$ sobe e em $F_2$ a corrente $i_2$ desce.]

Situação 3: Um ímã em formato de U é disposto no plano π, envolvendo o fio 1 $\mathbf{F_1}$.

[Figura: o fio $F_1$, com a corrente $i_1$ para cima, atravessa o plano π; deitado sobre o plano, um ímã em U com o polo N de um lado do fio e o polo S do outro.]

Em qual(ais) situação(ões) atua uma força de origem magnética no fio 1 $\mathbf{F_1}$?

(A) Na 1, apenas.

(B) Na 2, apenas.

(C) Na 3, apenas.

(D) Na 2 e na 3, apenas.

(E) Na 1, na 2 e na 3.

(Enunciado e figura: Concurso Vestibular PUC-RS 2015 (Inverno) — PUCRS.)

Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem à Pontifícia Universidade Católica do Rio Grande do Sul (PUCRS).
