ENEM 2001 — questão 51 de Física
Enunciado em texto

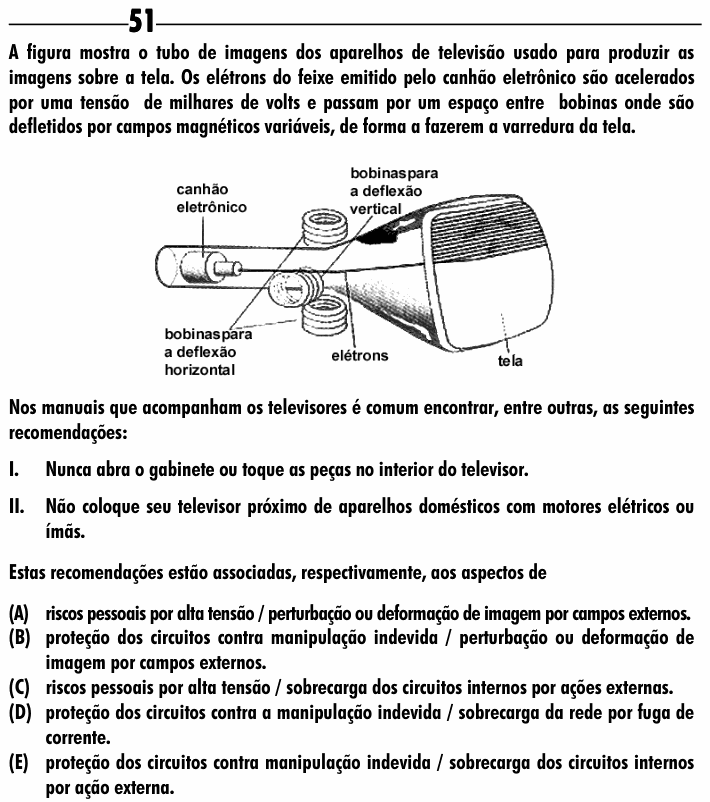

A figura mostra o tubo de imagens dos aparelhos de televisão usado para produzir as imagens sobre a tela. Os elétrons do feixe emitido pelo canhão eletrônico são acelerados por uma tensão de milhares de volts e passam por um espaço entre bobinas onde são defletidos por campos magnéticos variáveis, de forma a fazerem a varredura da tela.
[Figura: tubo de imagem de televisor. No fundo do tubo (o “pescoço”, à esquerda) está o “canhão eletrônico”, que emite o feixe de “elétrons”. Logo à frente, o feixe passa entre dois pares de bobinas: as “bobinas para a deflexão horizontal” e as “bobinas para a deflexão vertical”. Depois o tubo se alarga até a “tela”, à direita, onde o feixe chega.]
Nos manuais que acompanham os televisores é comum encontrar, entre outras, as seguintes recomendações:
I. Nunca abra o gabinete ou toque as peças no interior do televisor.
II. Não coloque seu televisor próximo de aparelhos domésticos com motores elétricos ou ímãs.
Estas recomendações estão associadas, respectivamente, aos aspectos de
a) riscos pessoais por alta tensão / perturbação ou deformação de imagem por campos externos.
b) proteção dos circuitos contra manipulação indevida / perturbação ou deformação de imagem por campos externos.
c) riscos pessoais por alta tensão / sobrecarga dos circuitos internos por ações externas.
d) proteção dos circuitos contra a manipulação indevida / sobrecarga da rede por fuga de corrente.
e) proteção dos circuitos contra manipulação indevida / sobrecarga dos circuitos internos por ação externa.
(Enunciado e figura: ENEM 2001, prova 1 – Amarela — INEP.)
Transcrição do enunciado original da prova, reproduzido para fins de estudo. Todos os direitos do enunciado pertencem ao ENEM.
Resolução comentada
O que a questão pede: o motivo físico de cada uma das duas recomendações do manual.
Passo 1 — recomendação I. O próprio enunciado diz: os elétrons são acelerados por uma tensão de milhares de volts. Tocar nas peças internas pode fazer passar corrente pelo corpo: é risco de choque grave. E há componentes que guardam carga mesmo com o aparelho desligado. O cuidado é com a pessoa: risco pessoal por alta tensão.
Passo 2 — recomendação II. O feixe de elétrons é guiado até cada ponto da tela por campos magnéticos das bobinas. Uma carga em movimento num campo magnético sofre força magnética, e é ela que desvia o feixe. Um ímã ou um motor elétrico por perto cria um campo magnético extra, que também desvia os elétrons: o feixe vai parar no lugar errado, e a imagem fica manchada ou deformada.
Passo 3 — juntar: I → riscos pessoais por alta tensão; II → perturbação ou deformação da imagem por campos externos.
Por que não as outras: (B), (D) e (E) explicam a I como “proteção dos circuitos”, mas o perigo descrito no texto é a alta tensão, que ameaça quem toca. (C), (D) e (E) explicam a II como “sobrecarga”: um campo magnético externo não sobrecarrega circuitos nem a rede; ele desvia o feixe.
⚠️ A armadilha: a (B). A primeira metade parece razoável (“não mexa para não estragar”), mas o enunciado entrega a pista: tensão de milhares de volts é perigo para a pessoa.
A ideia em uma frase: no tubo de TV, alta tensão acelera os elétrons (perigo de choque) e campos magnéticos os desviam — por isso um ímã de fora também mexe na imagem.
Resposta: alternativa A.
